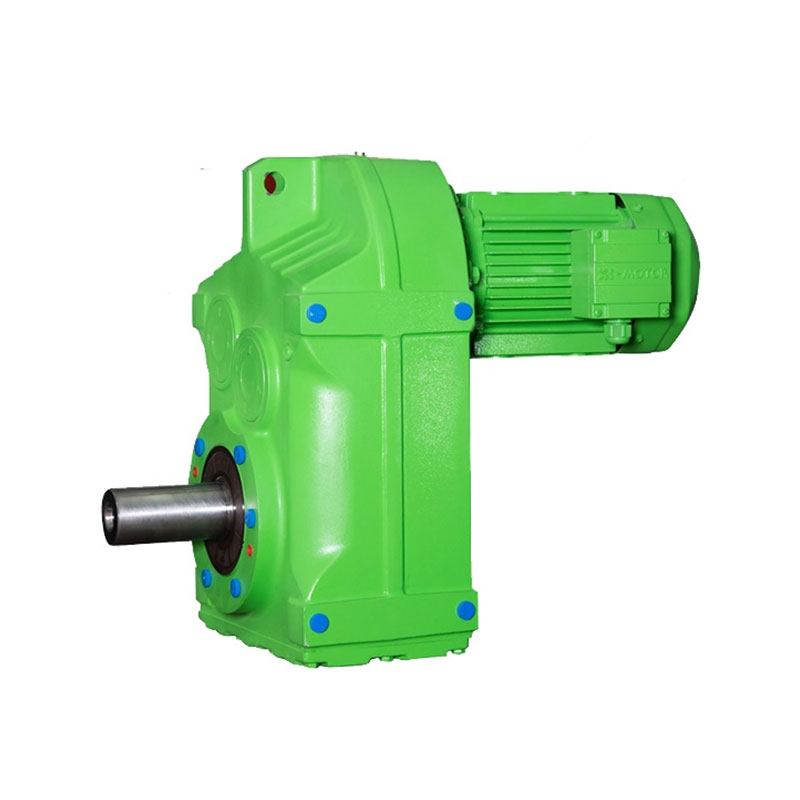

Цилиндрический редуктор с параллельными валами серии F

Описание продукции

Косозубый редуктор с параллельным валом серии F имеет стандартизированную модульную концепцию конструкции, обеспечивающую широкую адаптируемость. Он оснащен многочисленными комбинациями двигателей, положениями установки и структурными решениями, что позволяет вам выбирать любую скорость и различные структурные конфигурации в соответствии с вашими реальными потребностями. Использование высококачественных жестких чугунных корпусов значительно повышает твердость и ударопрочность корпуса. Все шестерни трансмиссии подвергаются высокочастотной термической обработке, что значительно повышает их твердость и износостойкость. Еще одной примечательной особенностью этой машины является принцип планетарной конструкции, позволяющий интегрировать ее с бесступенчатым вариатором серии MB того же производителя для формирования бесступенчатого мотор-редуктора регулирования скорости, позволяющего регулировать скорость в чрезвычайно низком диапазоне выходной мощности. Эта серия широко используется в легкой промышленности, пищевой промышленности, производстве пива и напитков, химической промышленности, эскалаторов, автоматизированного складского оборудования, строительства и оборудования для производства строительных материалов, сталелитейной промышленности, охране окружающей среды, электростанциях, угольной промышленности, горнодобывающей промышленности, бумажной промышленности, производстве конструкционной древесины, автомобилестроении, портах (аэропортах, доках) и табачном машиностроении.

Редуктор серии F изготовлен в соответствии с международными техническими стандартами с использованием передовых технологий. Он компактен, надежен, долговечен, способен выдерживать высокие перегрузки, его мощность превышает 90 кВт. Он отличается низким энергопотреблением, превосходной производительностью, эффективностью выше 95%, минимальной вибрацией и низким уровнем шума. Изготовленные из высококачественных кованых стальных материалов и жесткого чугунного корпуса, шестерни подвергаются высокочастотной термической обработке и точной механической обработке для обеспечения параллельности вала и точности позиционирования. Эти аспекты образуют прочный узел зубчатой передачи, интегрирующийся с различными двигателями, что приводит к электромеханической интеграции, которая полностью гарантирует эксплуатационные и качественные характеристики продукта.

Характеристики производительности:
Параллельный выход: компактная конструкция, большая передача крутящего момента, плавная работа, низкий уровень шума и длительный срок службы.

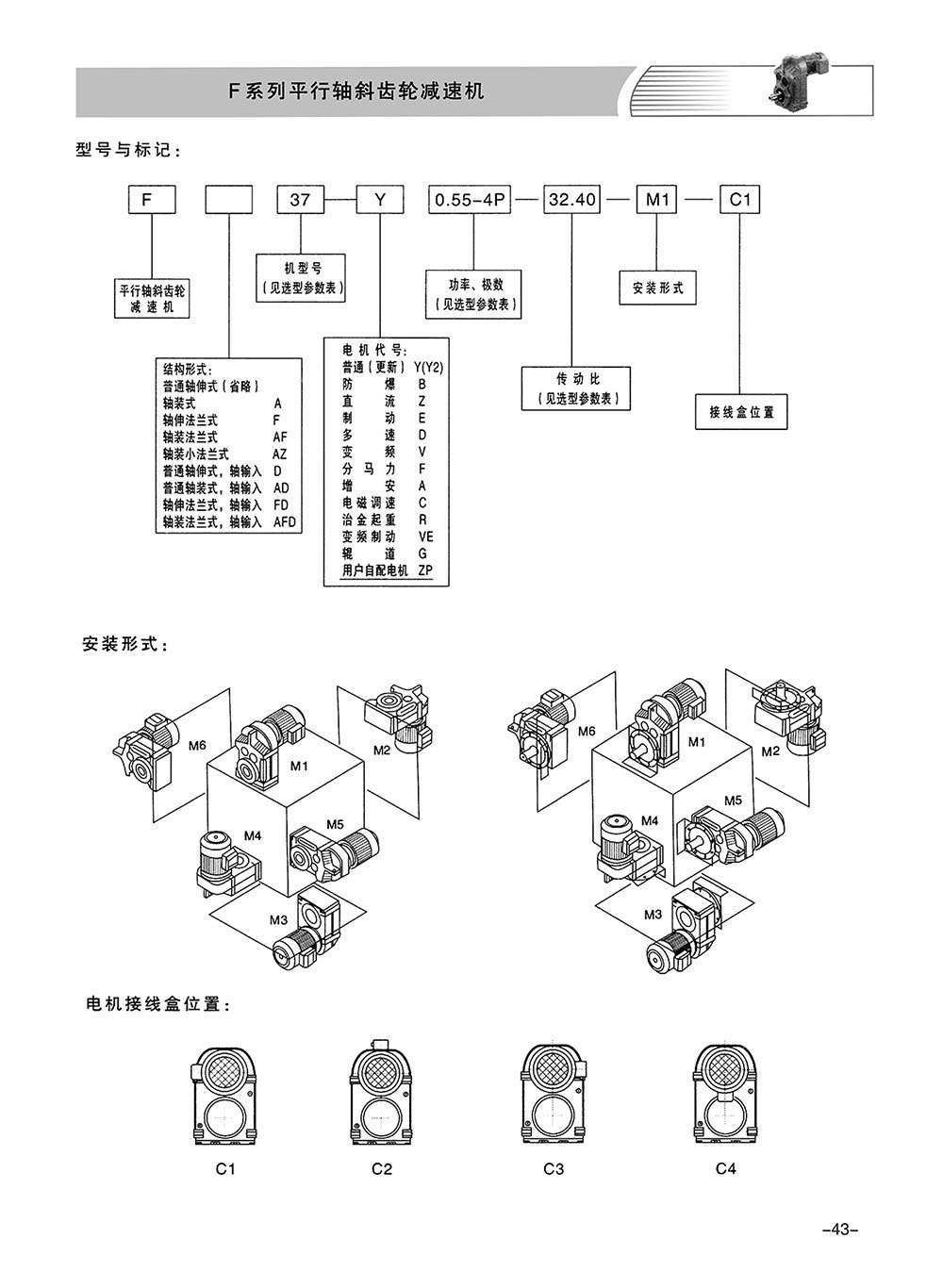

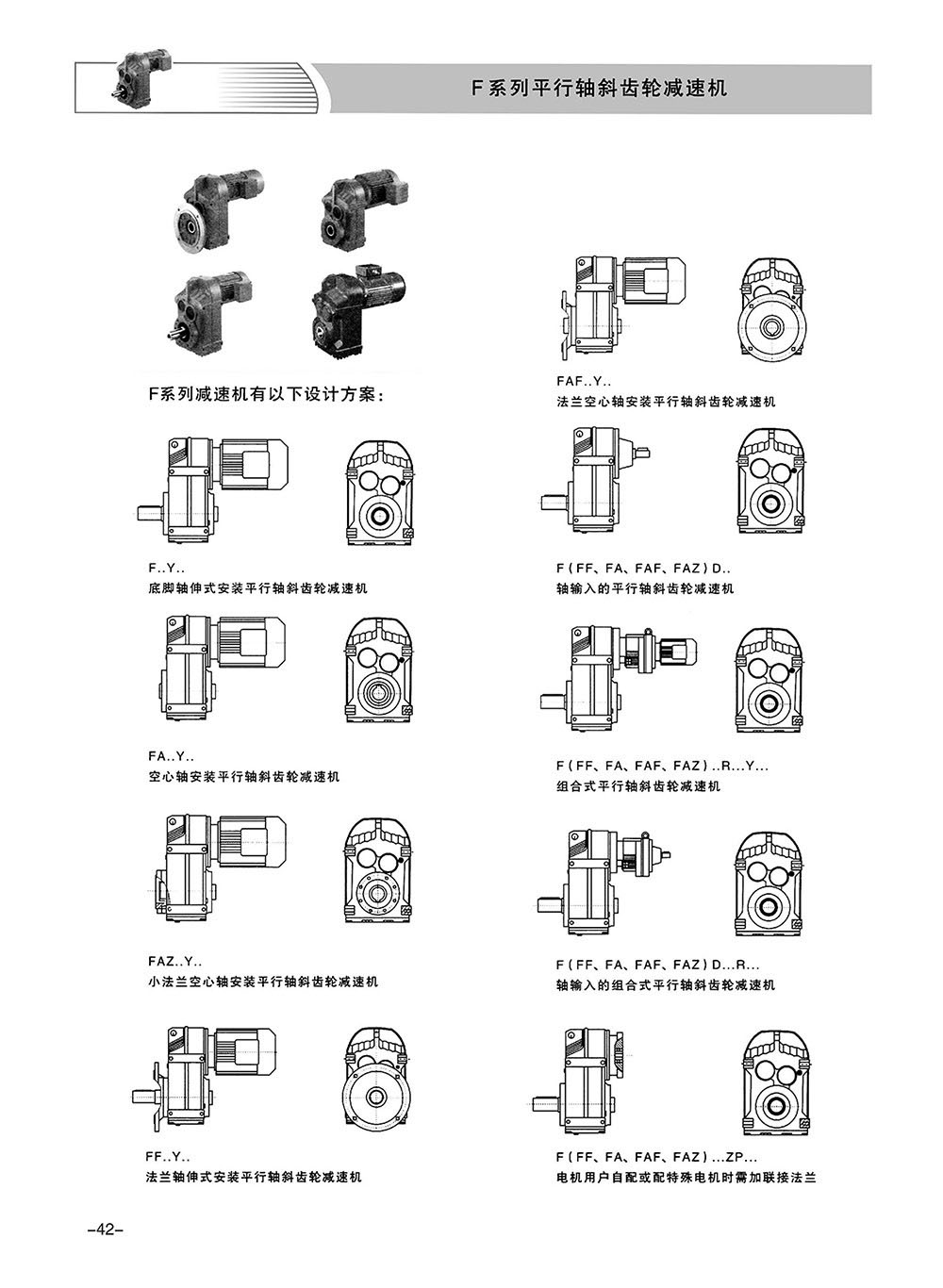

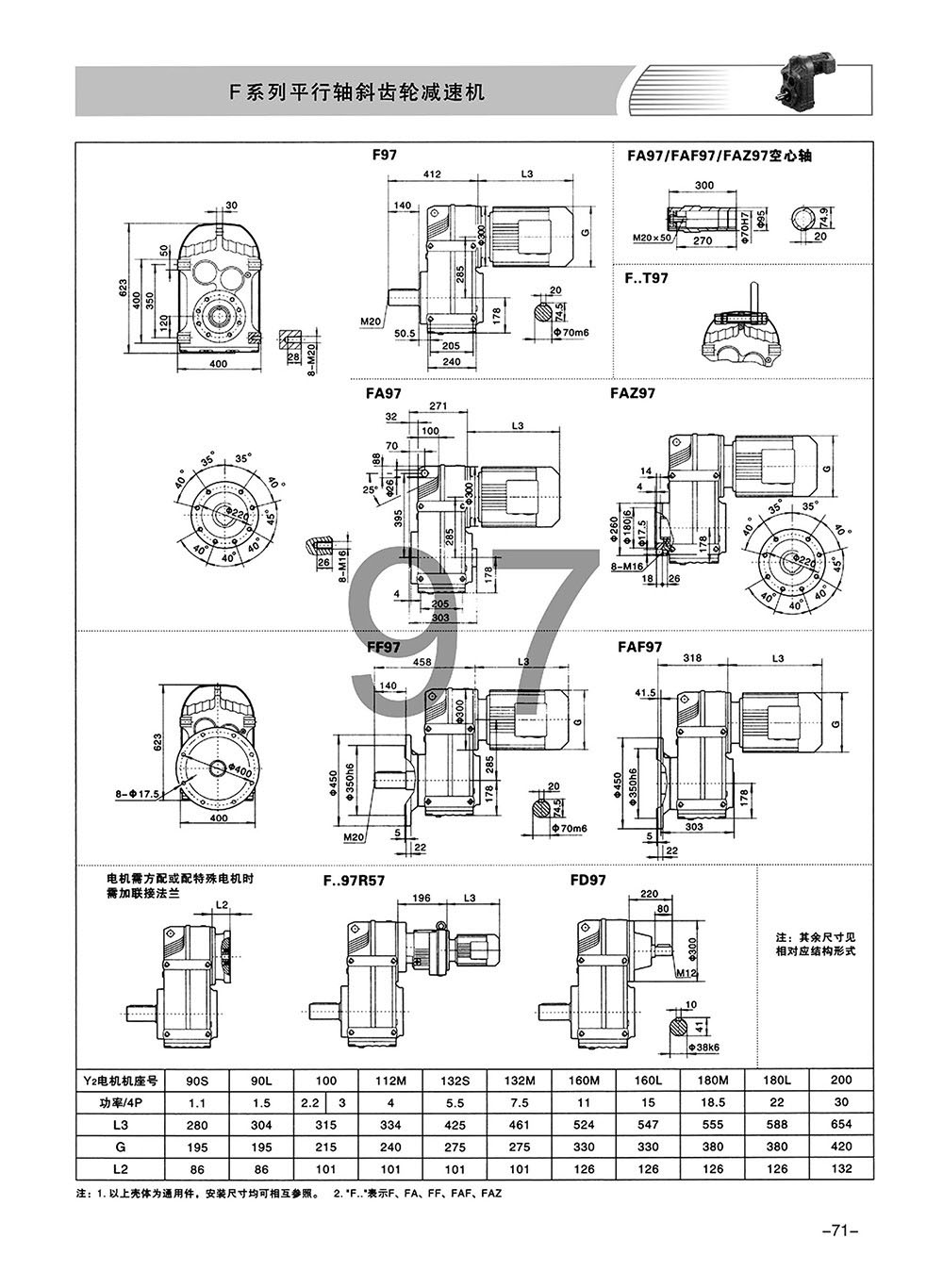

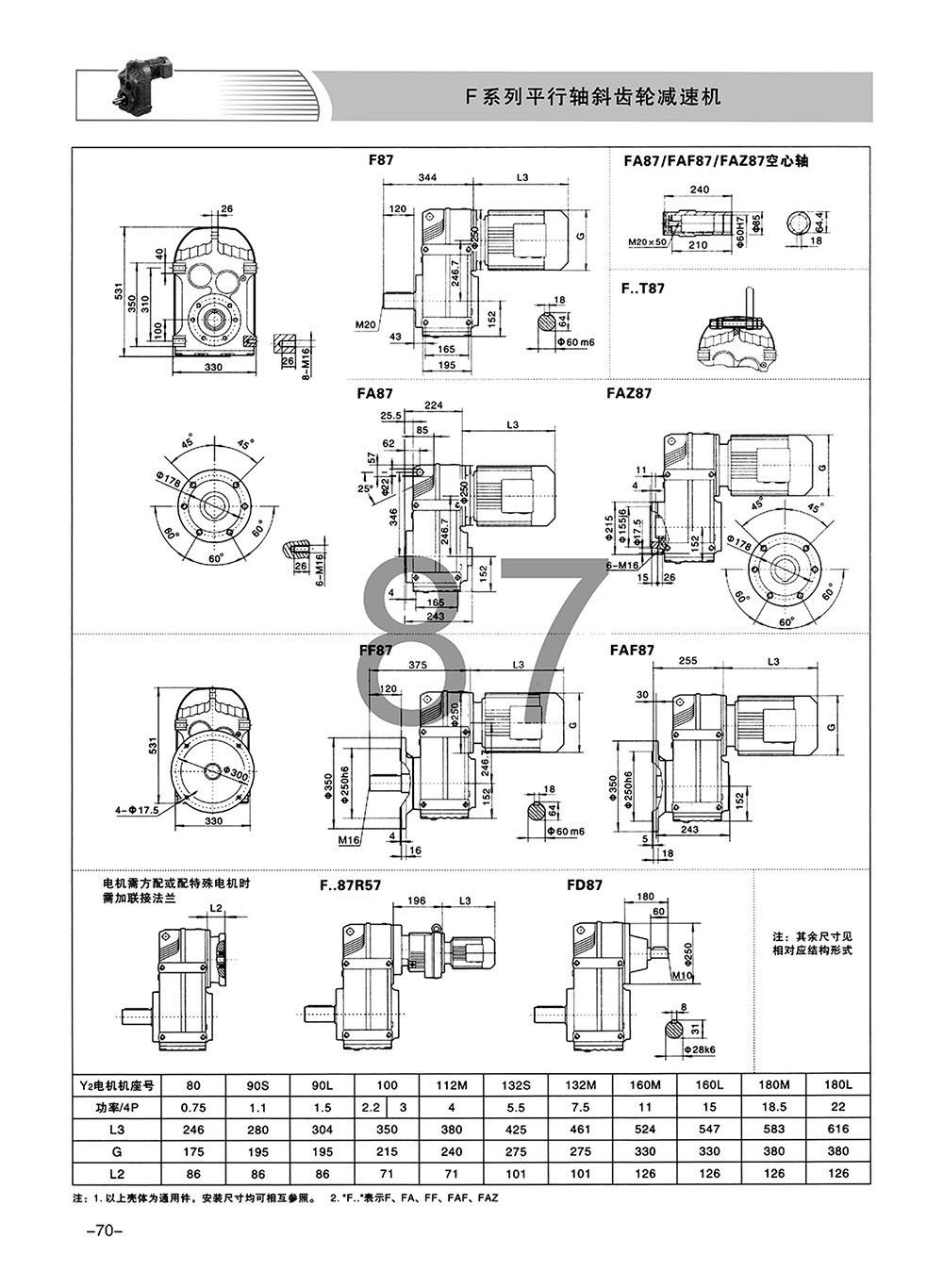

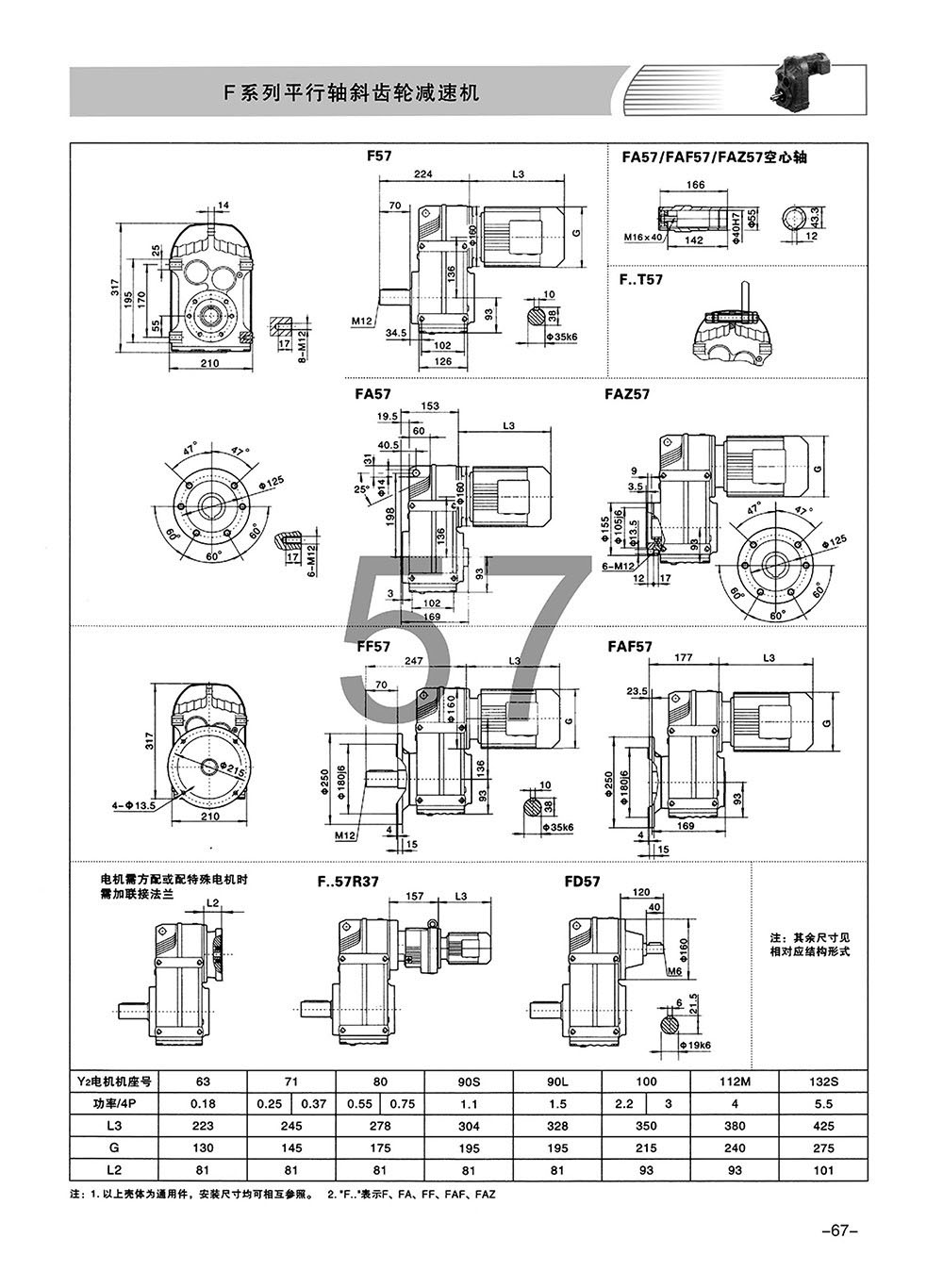

Варианты монтажа: монтаж на ножке, монтаж на полом валу, монтаж на фланце, монтаж на моментном рычаге и монтаж на небольшом фланце.
Направление вращения: Базовые двухступенчатые модели имеют одинаковое направление вращения на входе и выходе, тогда как трехступенчатые модели противоположны. Информацию о комбинациях F/R см. отдельно.
Варианты выходного вала: полый или сплошной вал.
Средняя эффективность: двухступенчатая 96%, трехступенчатая 94%, комбинация F/R в среднем 85%.

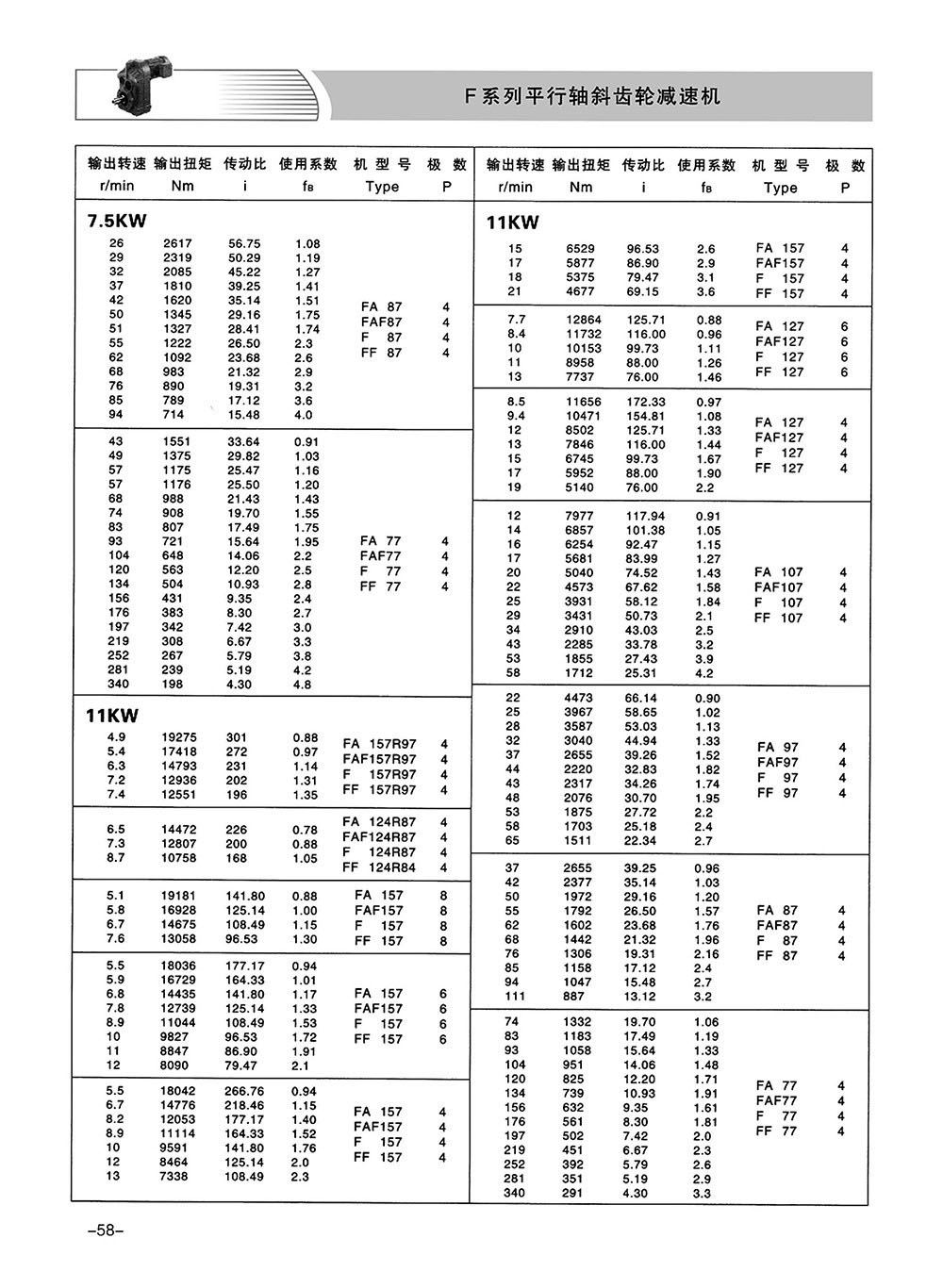

Технические параметры:

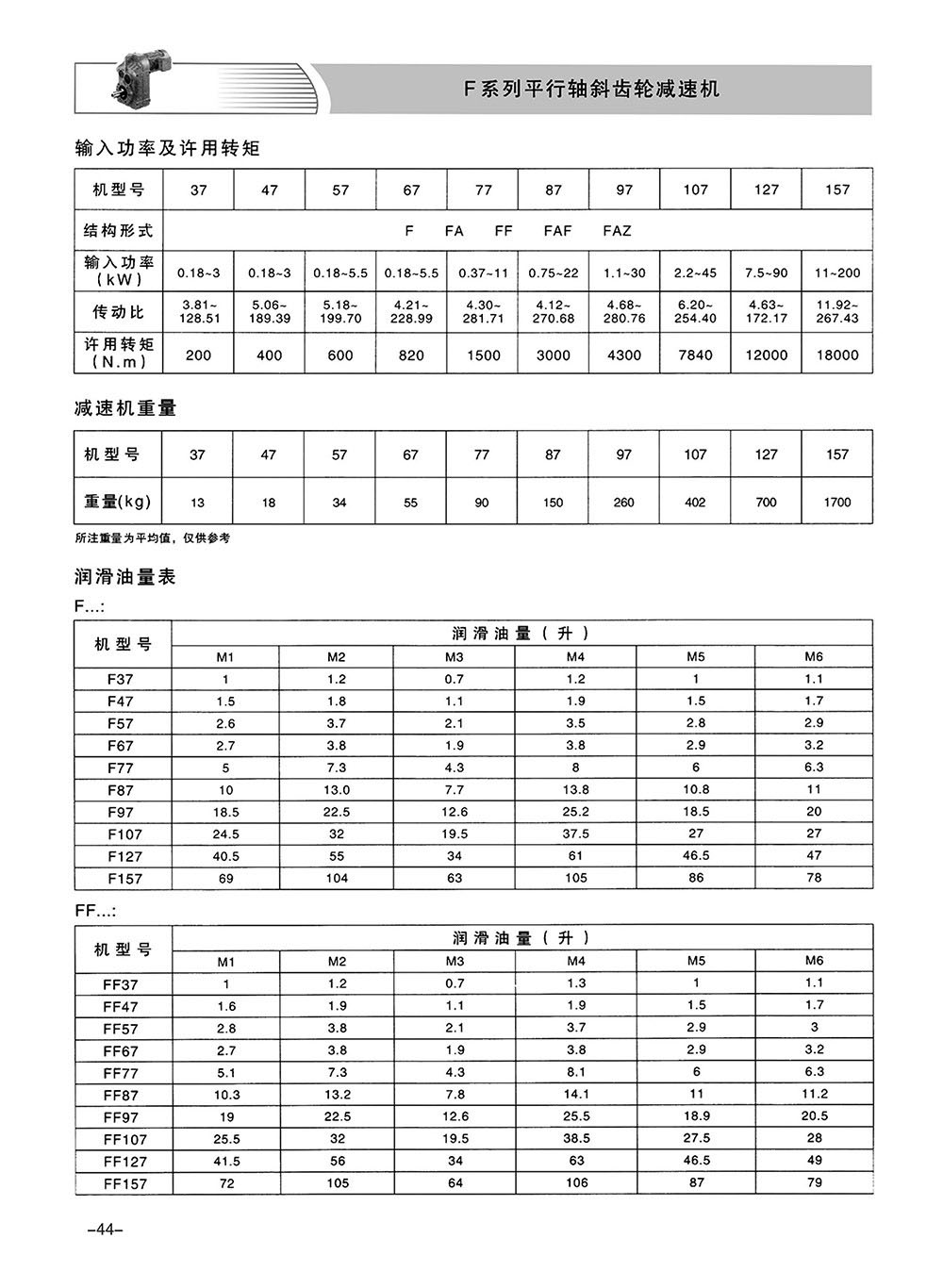

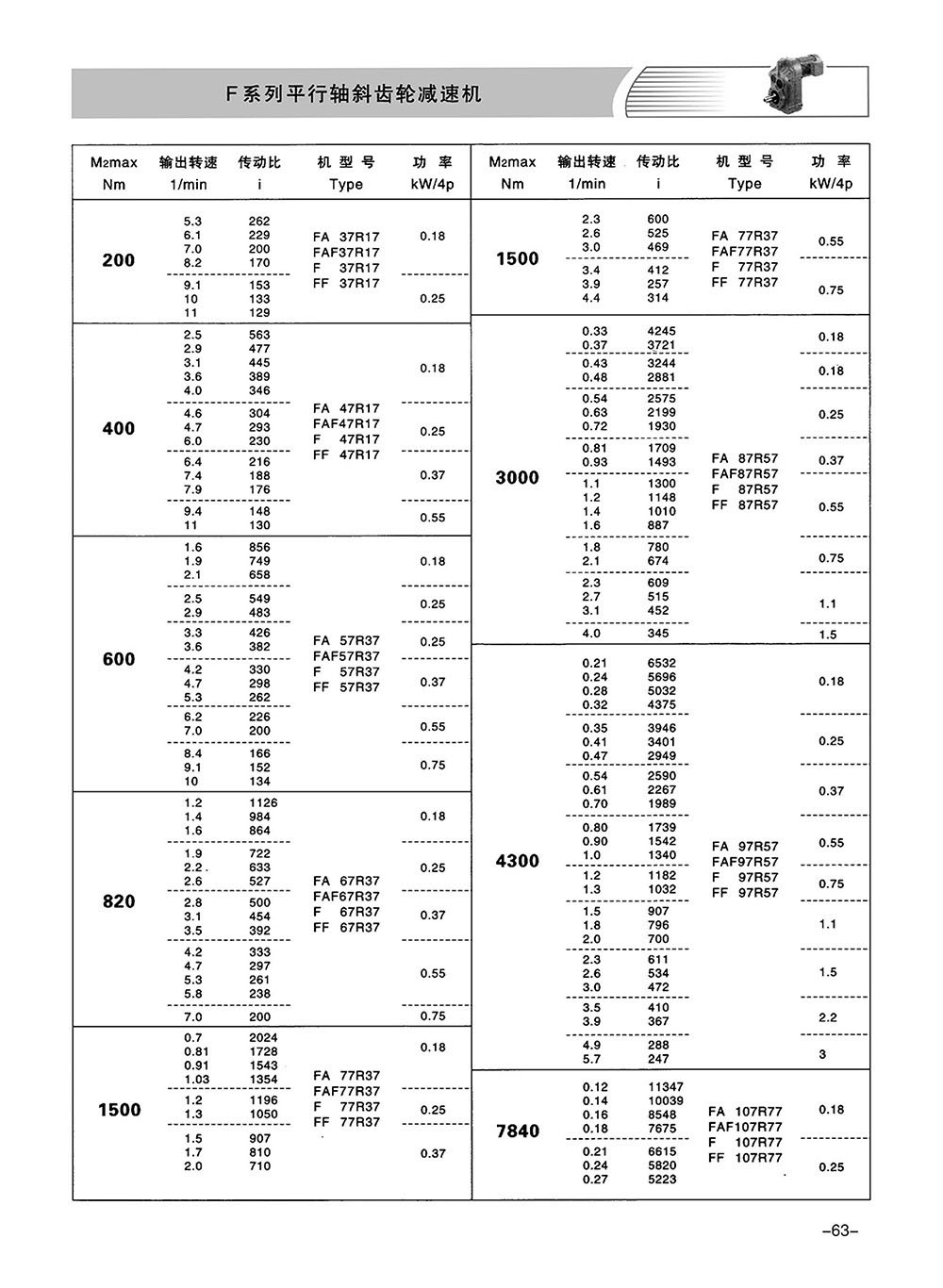

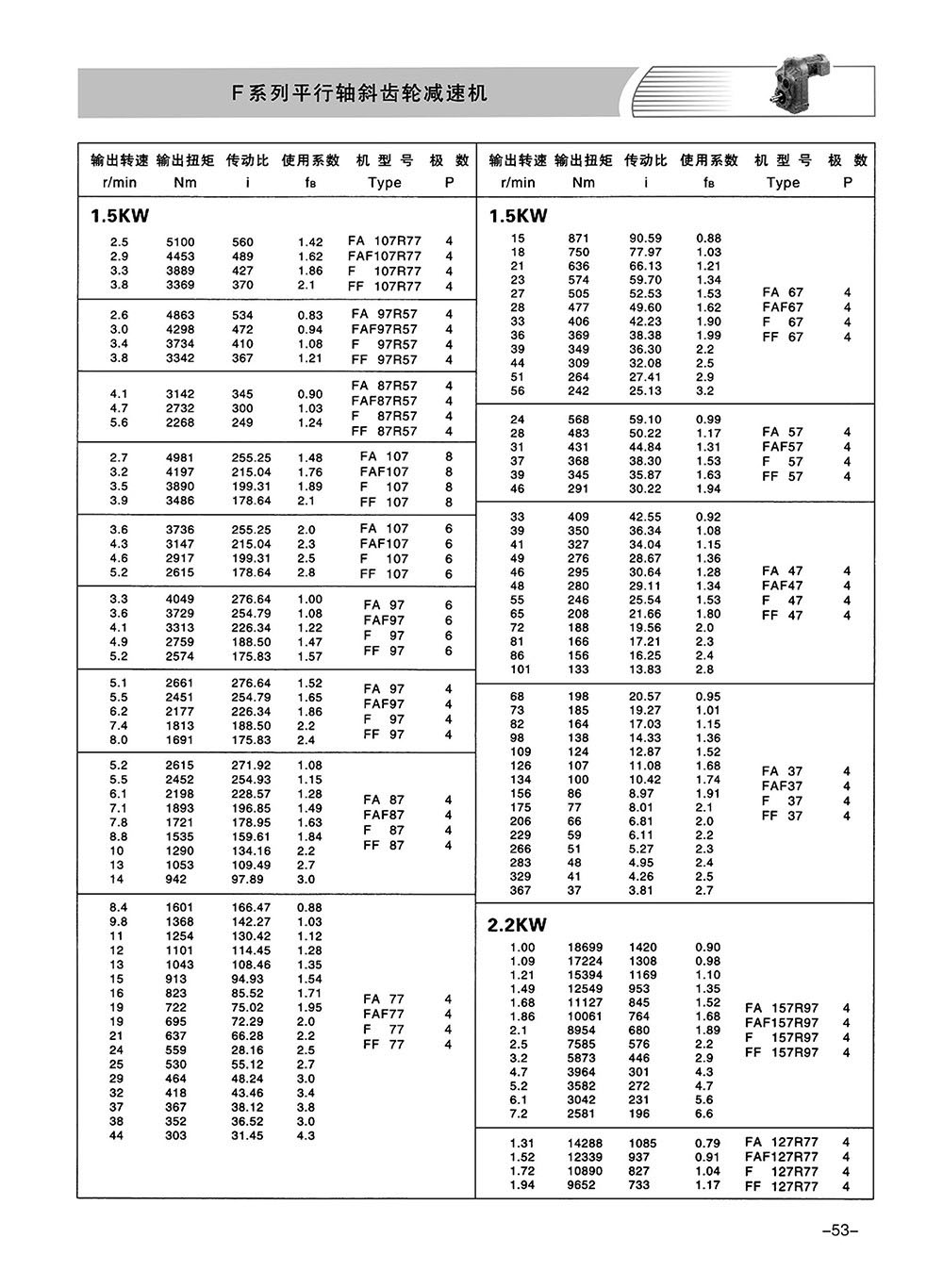

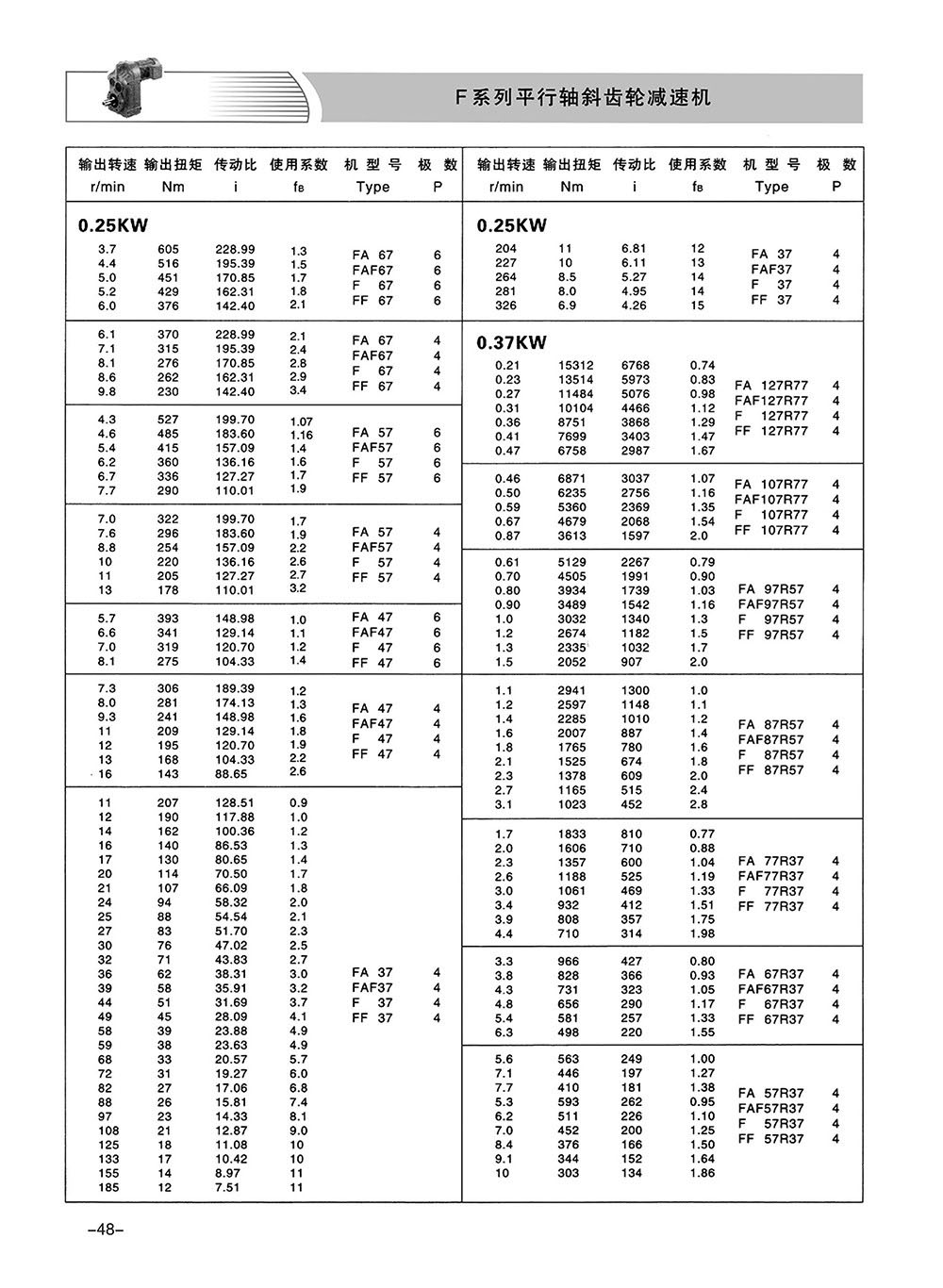

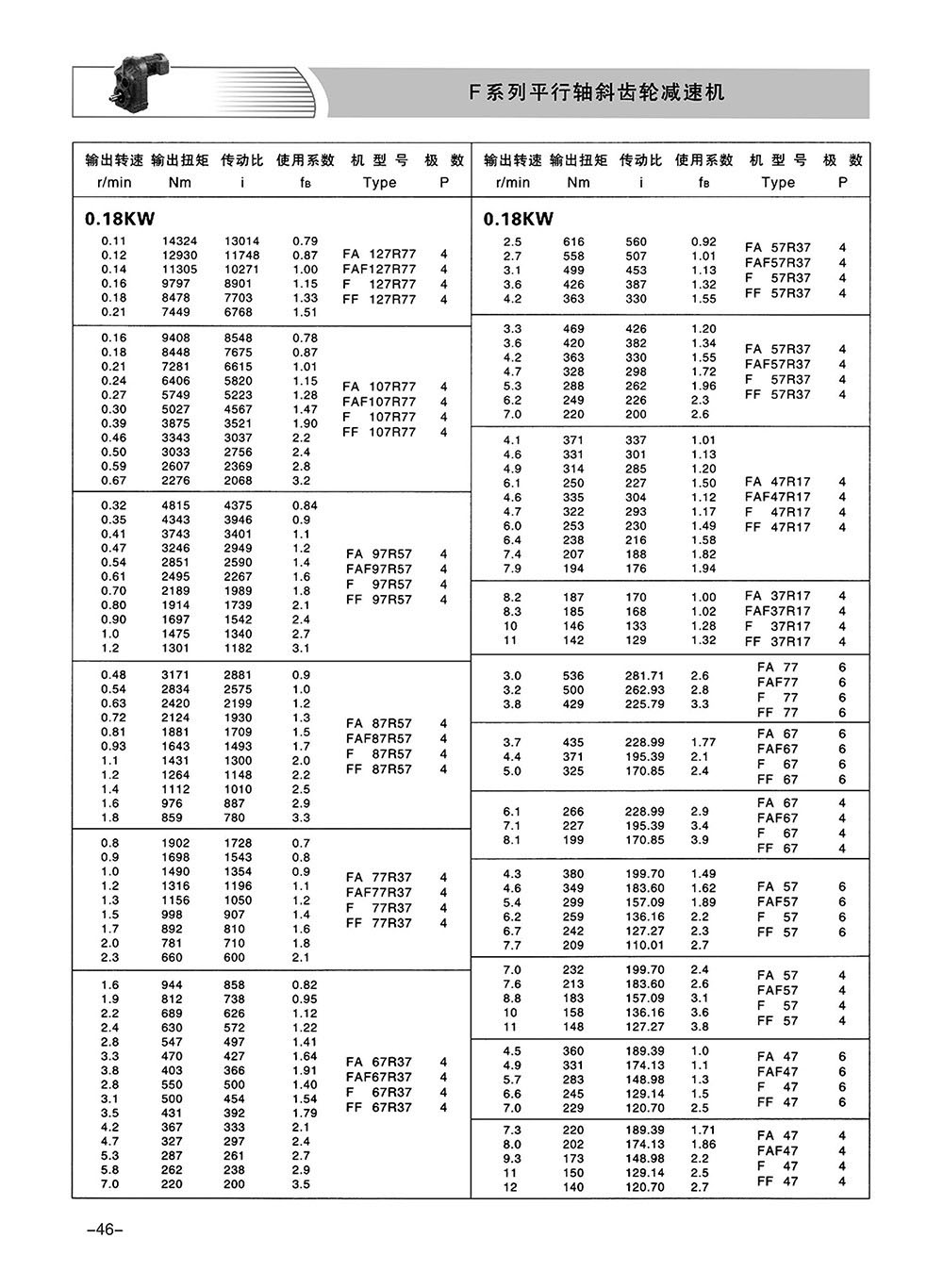

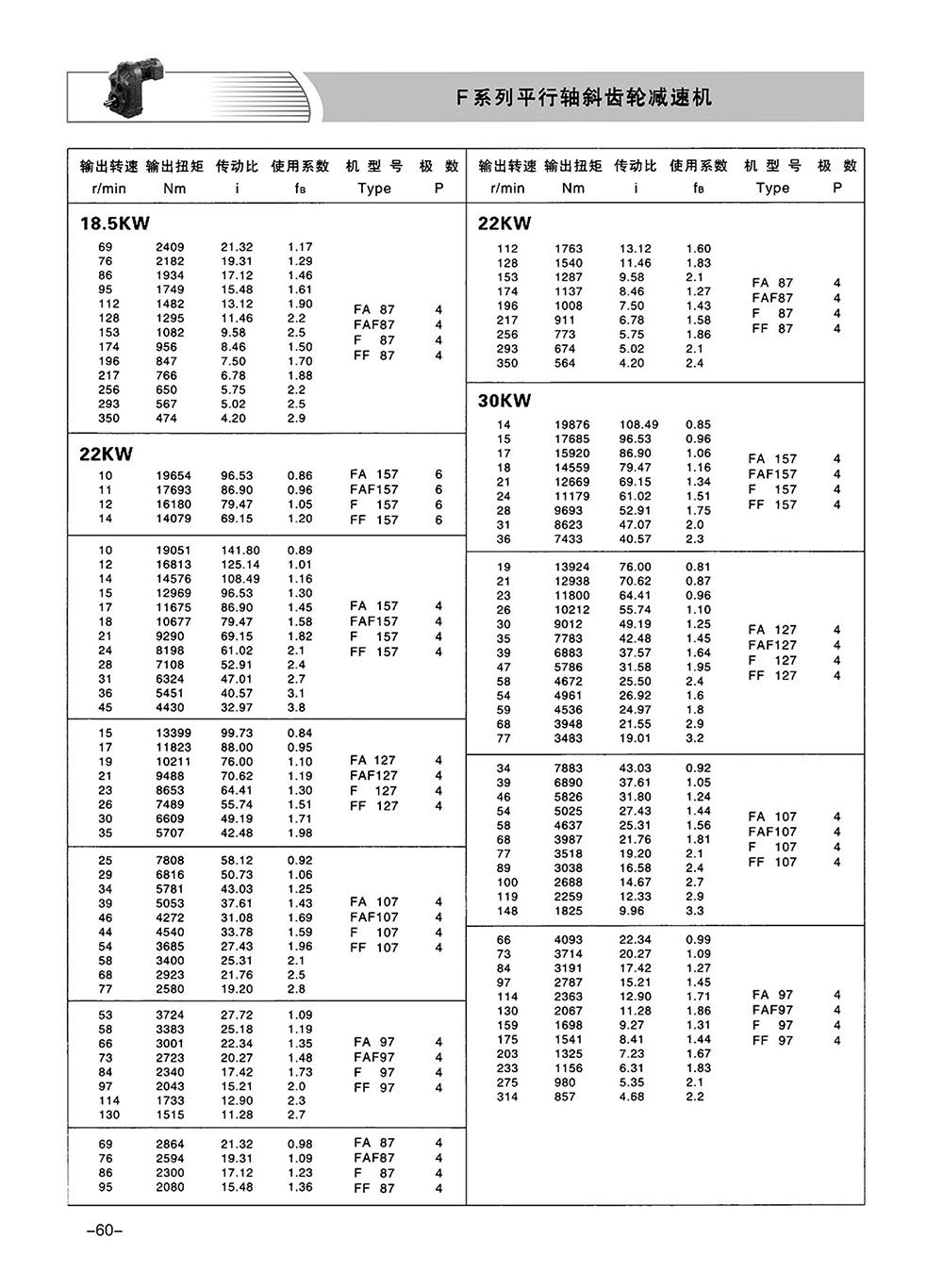

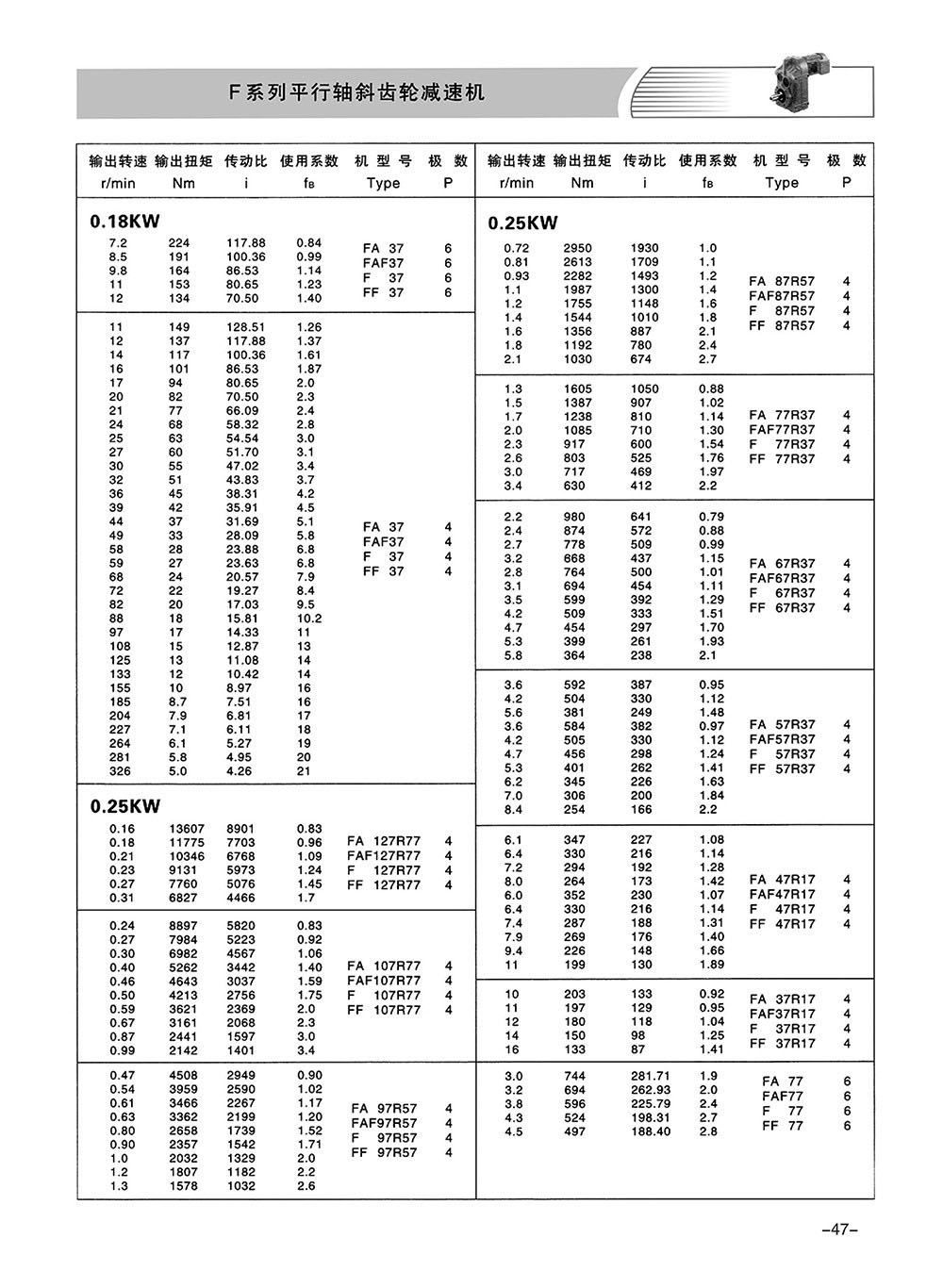

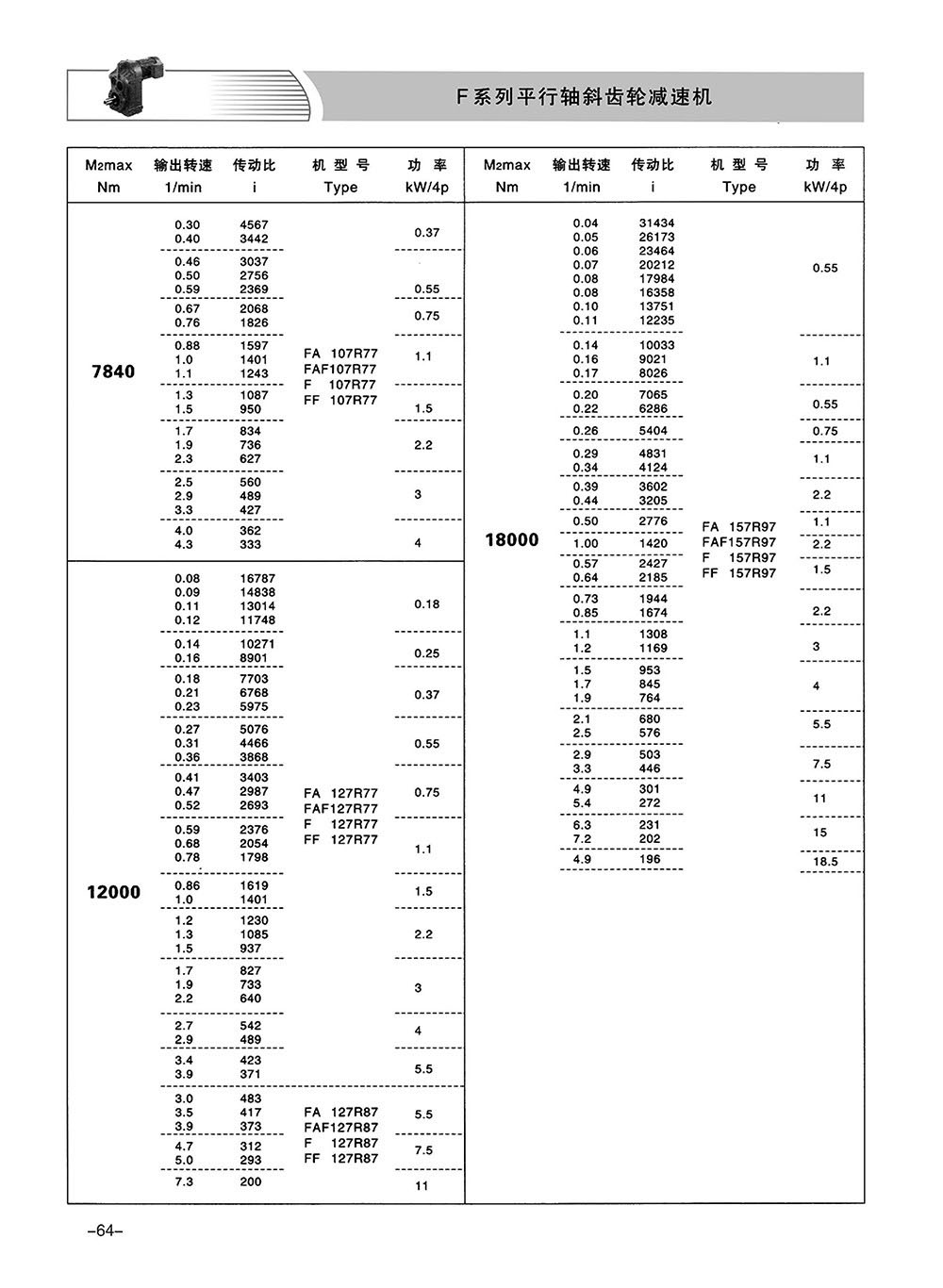

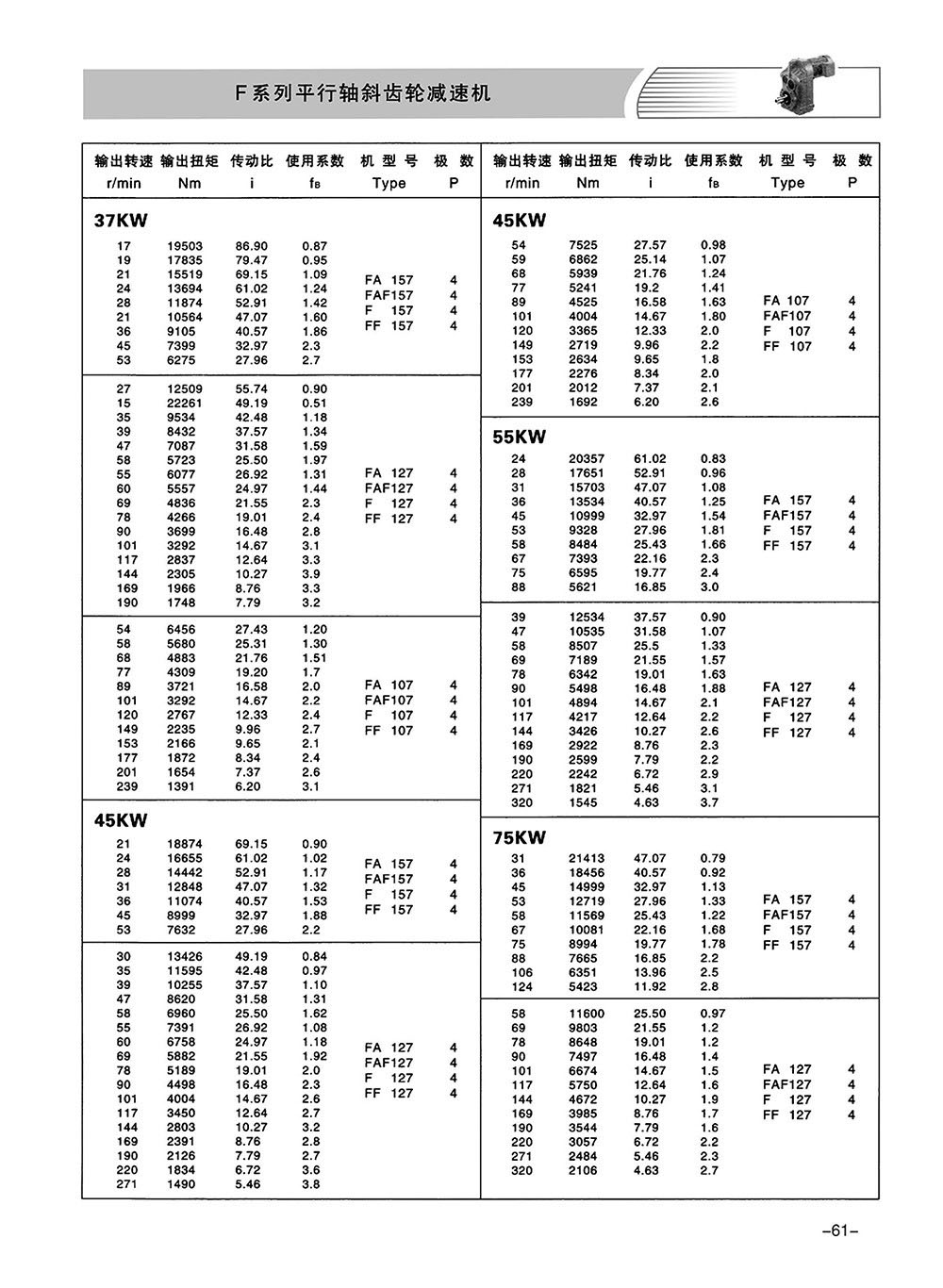

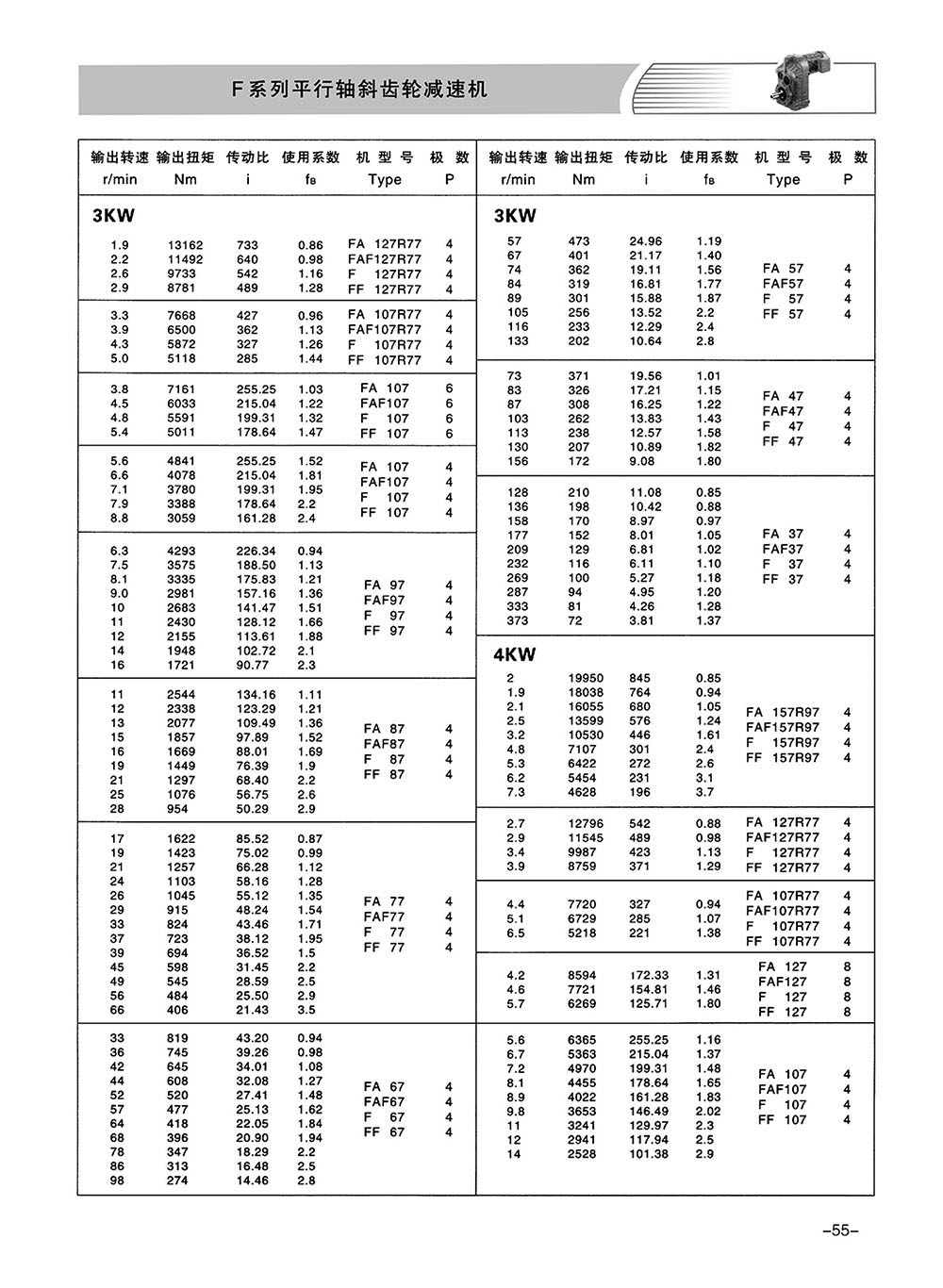

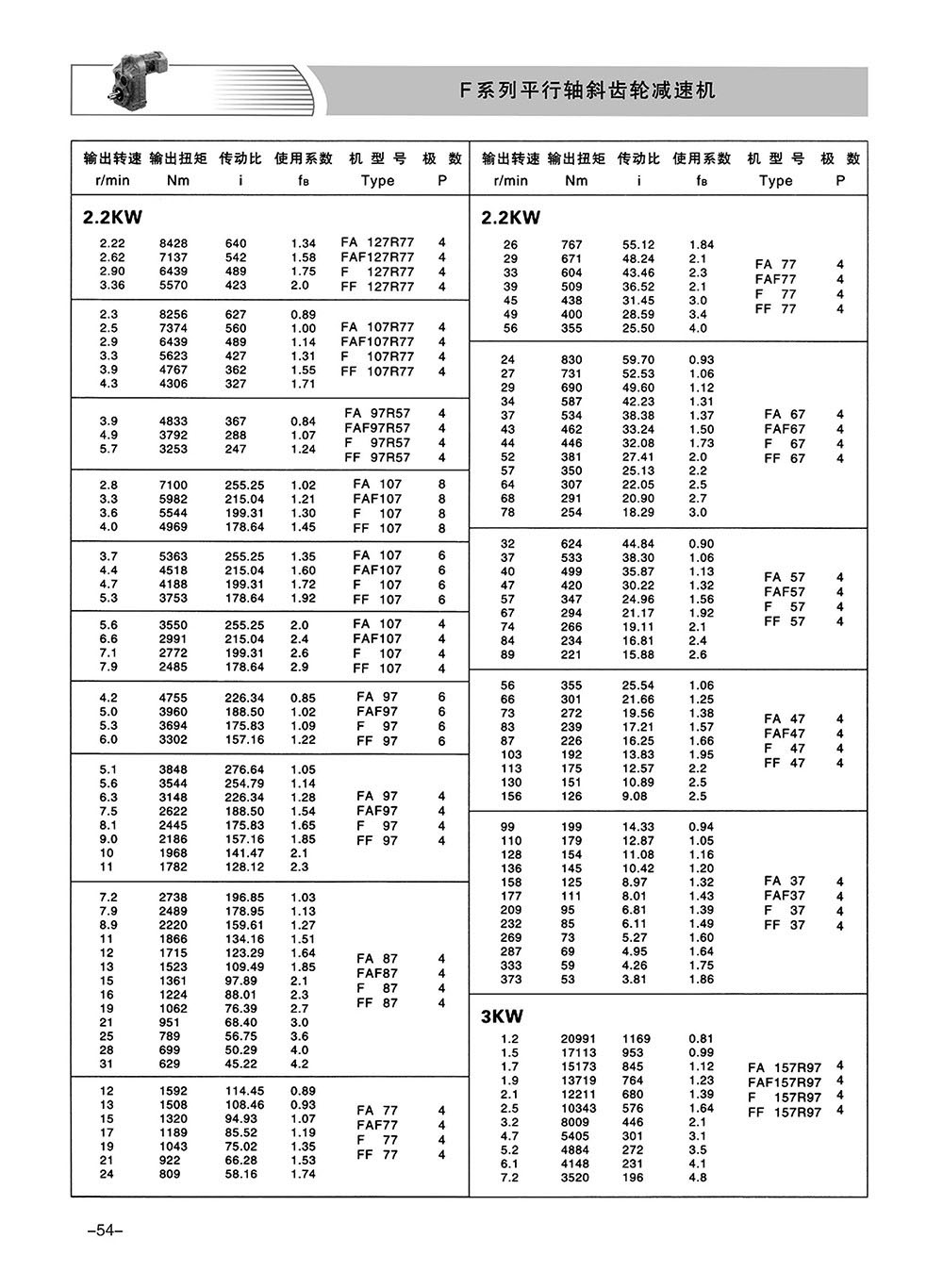

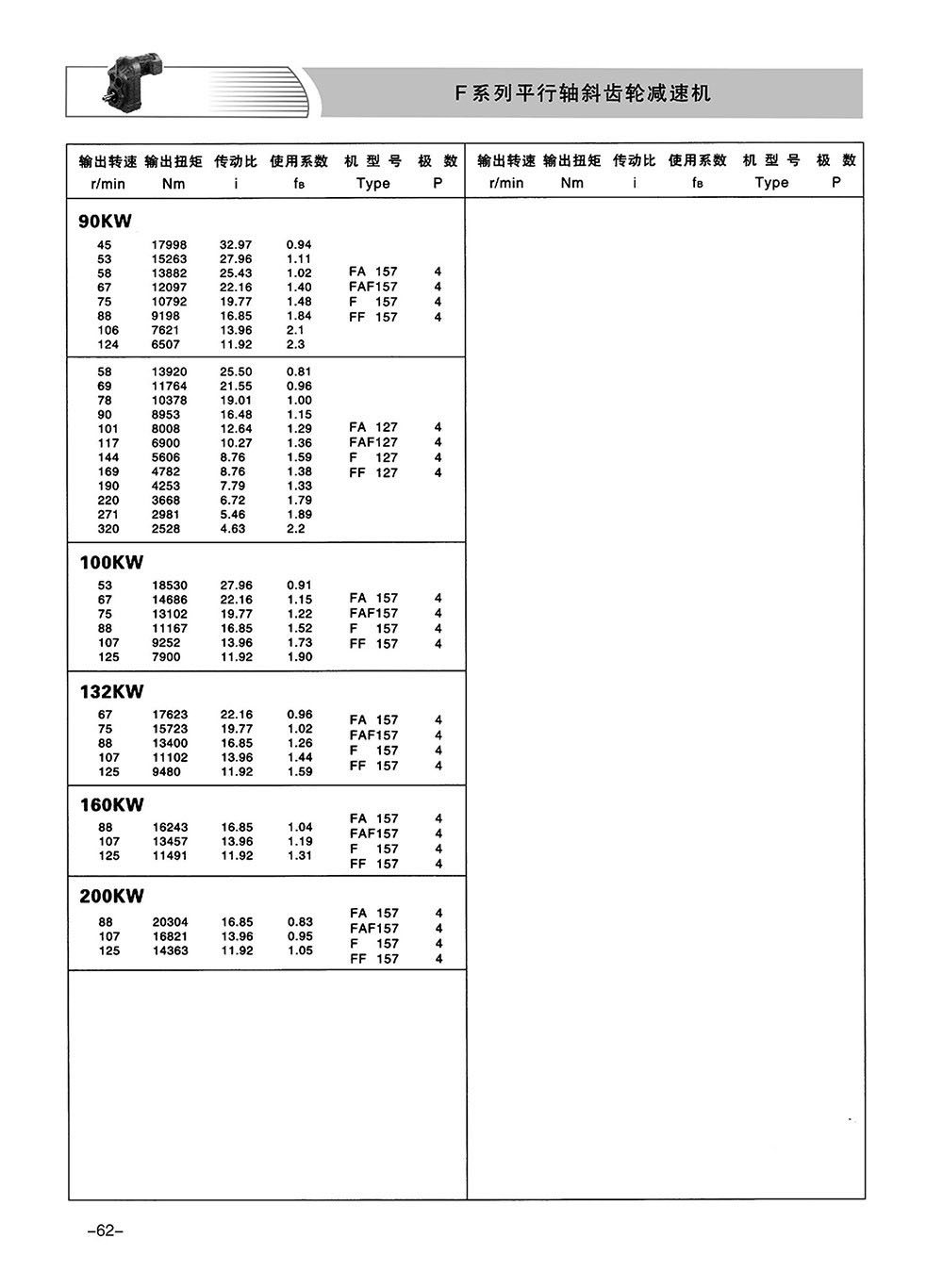

Диапазон передаточных чисел: базовый тип 3.81–281.71, комбинация F/R до 31 434.
Диапазон крутящего момента: 200–18 000 Нм.
Диапазон мощности: 0,18–200 кВт.
