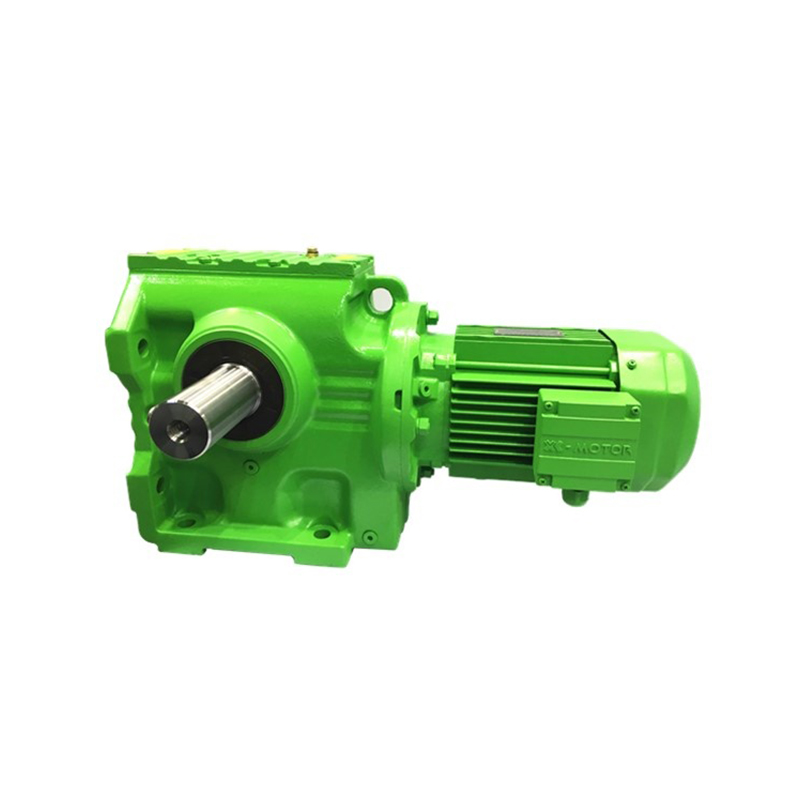

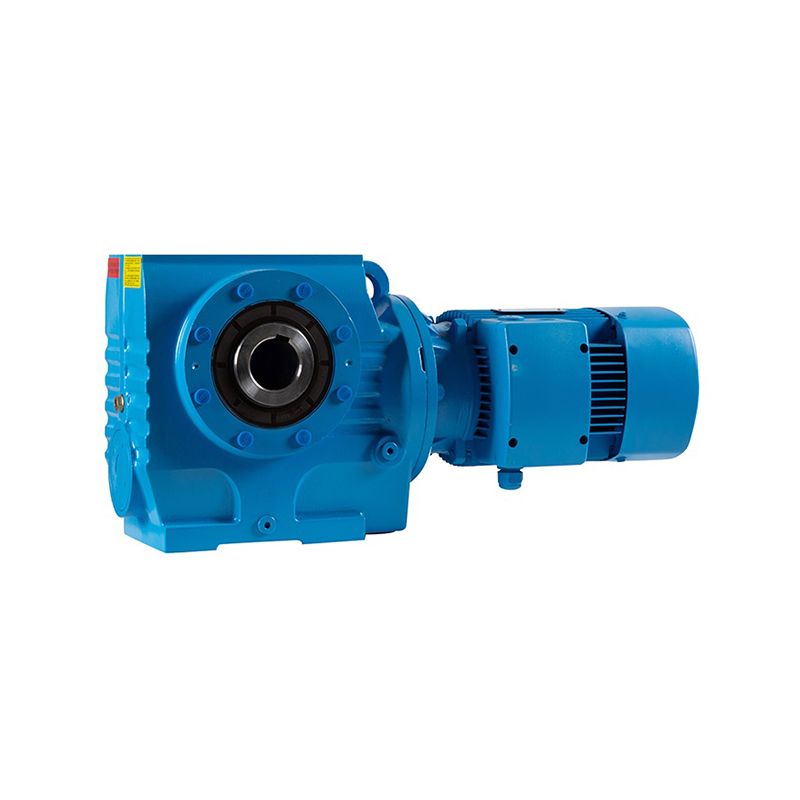

Редуктор червячно-винтовой передачи серии S

Описание продукта

Косозубый червячный редуктор серии S широко используется в таких отраслях, как пищевая, фармацевтическая, химическая, сталелитейная, металлургическая, текстильная, пластмассовая, бумажная и других машиностроительных и производственных линиях.

Технические характеристики:
1. Высокомодульная конструкция: обеспечивает легкую интеграцию с различными типами двигателей или другими источниками питания.
2. Широкий диапазон передаточных чисел: тонкие передаточные числа с широким диапазоном. Комбинированная модель позволяет достигать очень больших передаточных чисел, что обеспечивает чрезвычайно низкую выходную скорость.
3. Гибкие варианты монтажа: нет ограничений по местам установки.
4. Высокая прочность и компактный размер: Корпус изготовлен из высокопрочного чугуна. Шестерни и валы подвергаются газовой цементации, закалке и тонкому шлифованию, что обеспечивает высокую грузоподъемность на единицу объема.
5. Низкий уровень шума: все основные компоненты проходят точную механическую обработку, тщательную сборку и строгие испытания, что обеспечивает низкий уровень эксплуатационного шума.

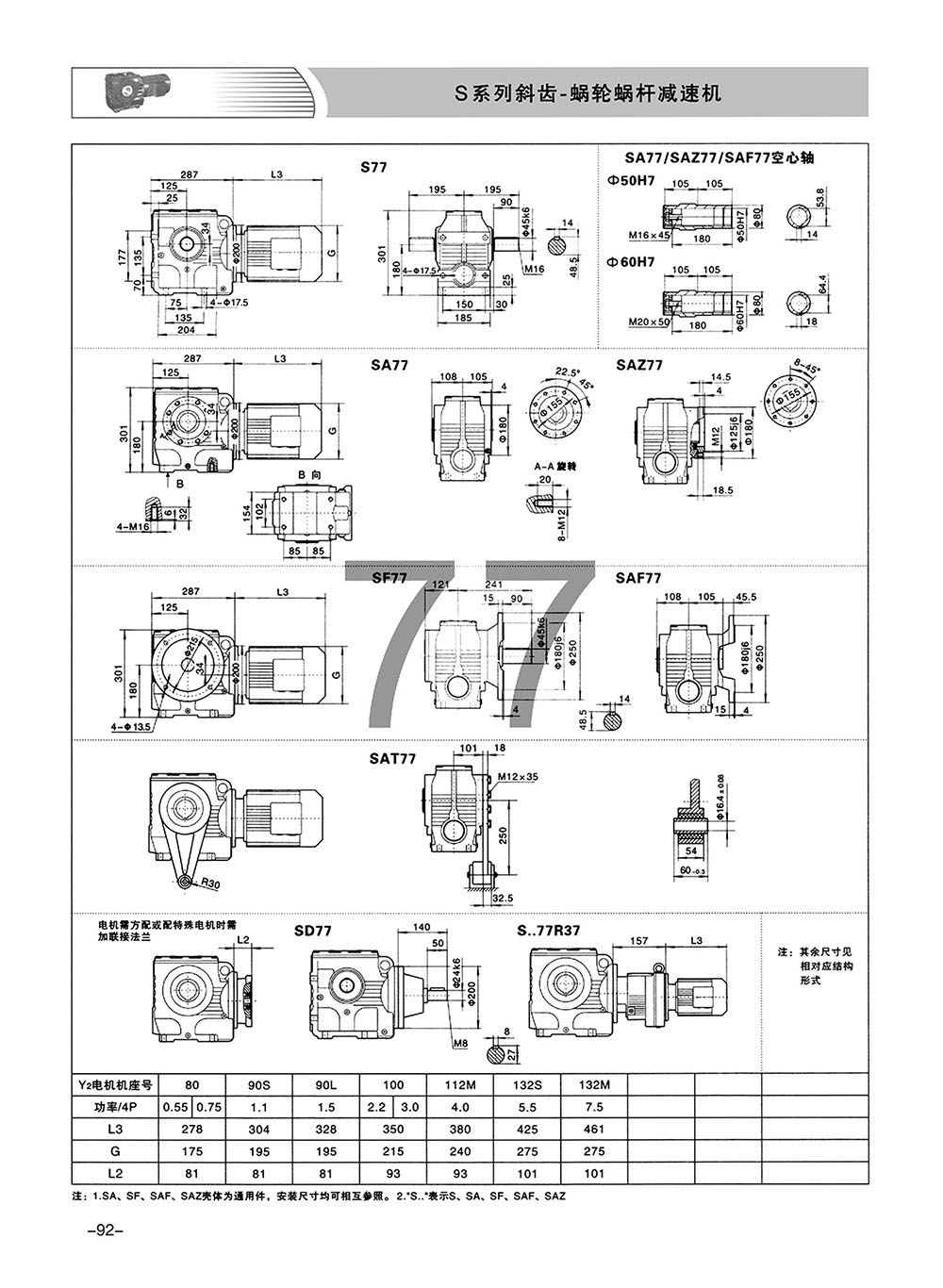

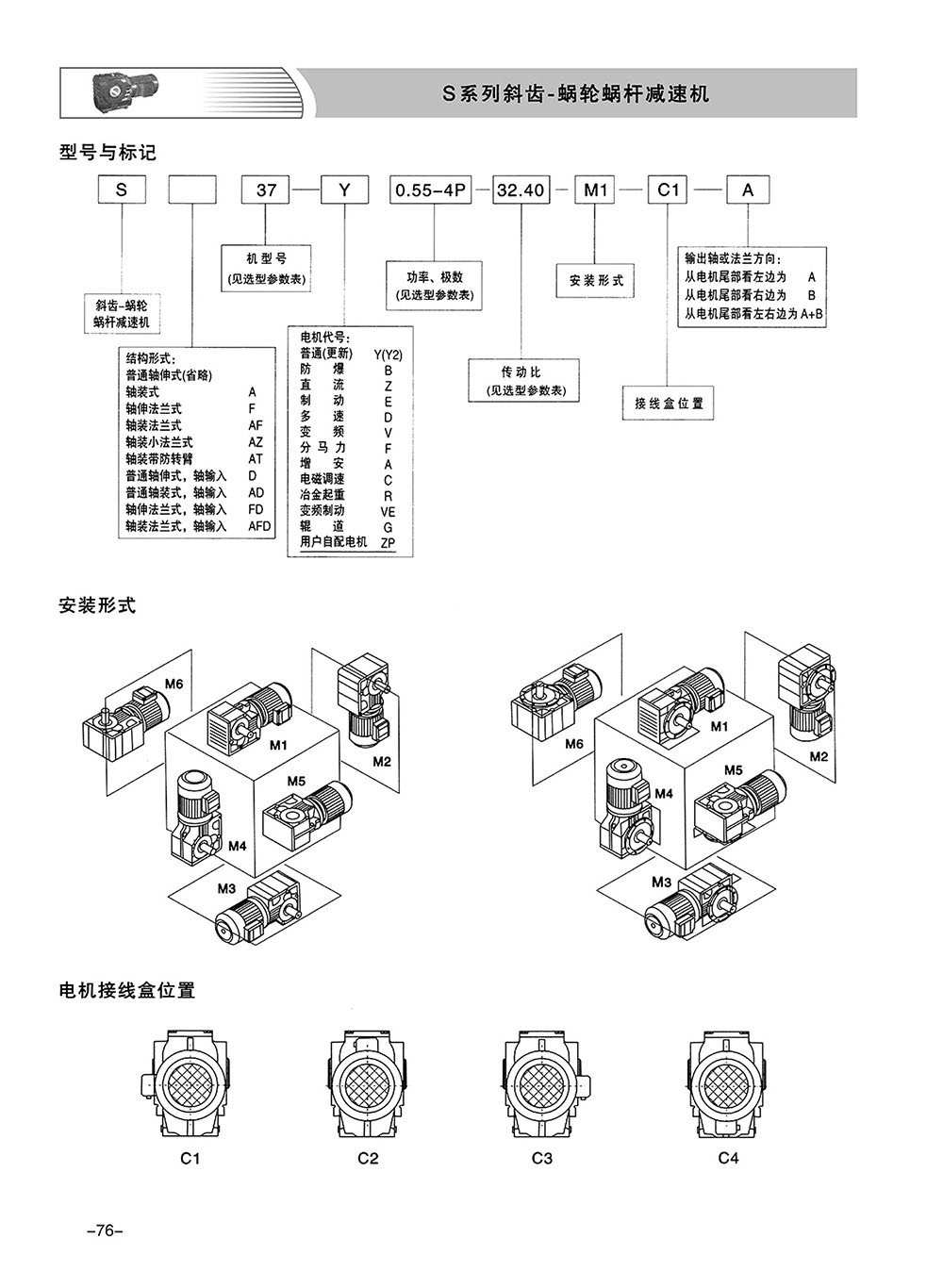

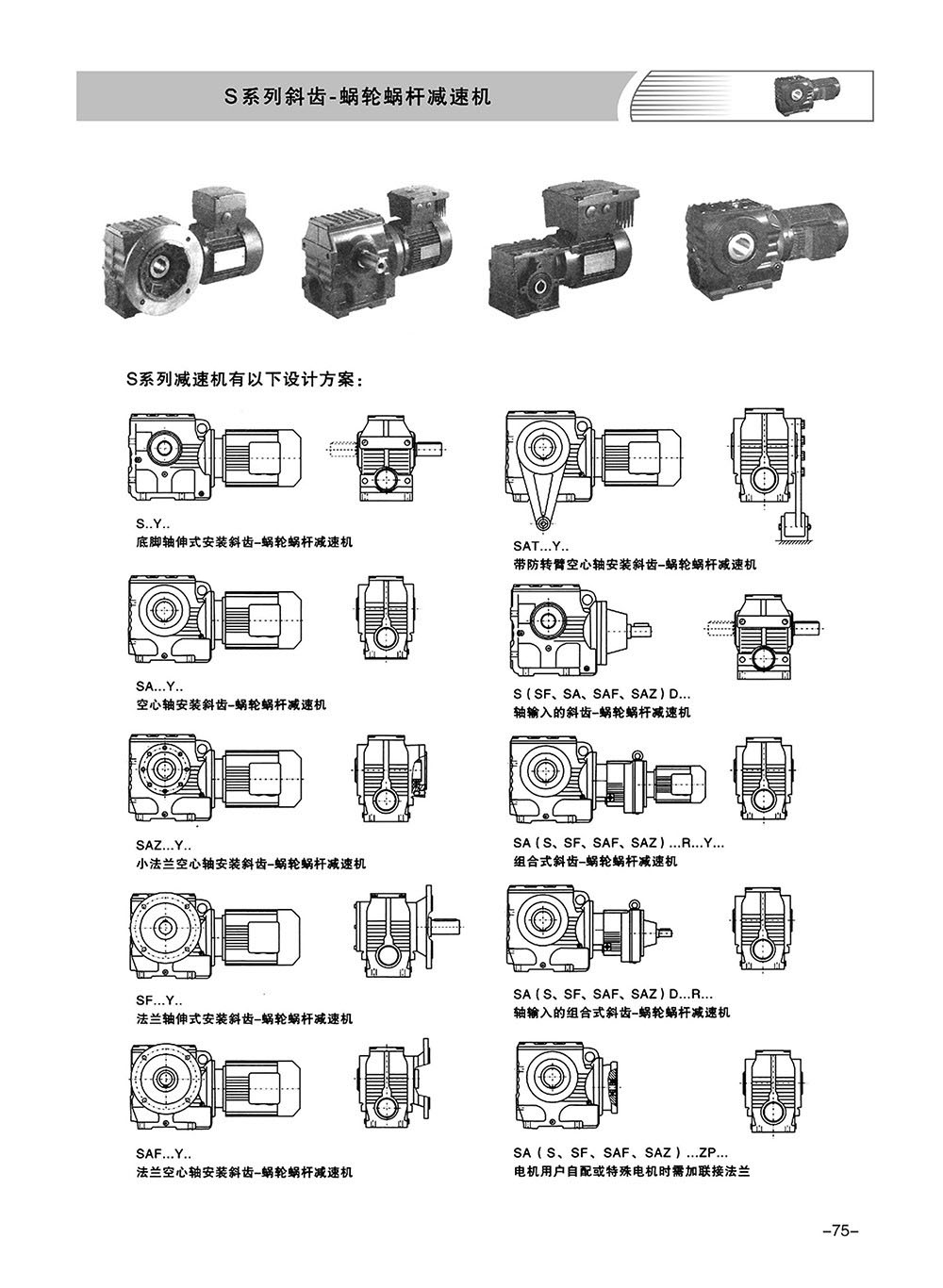

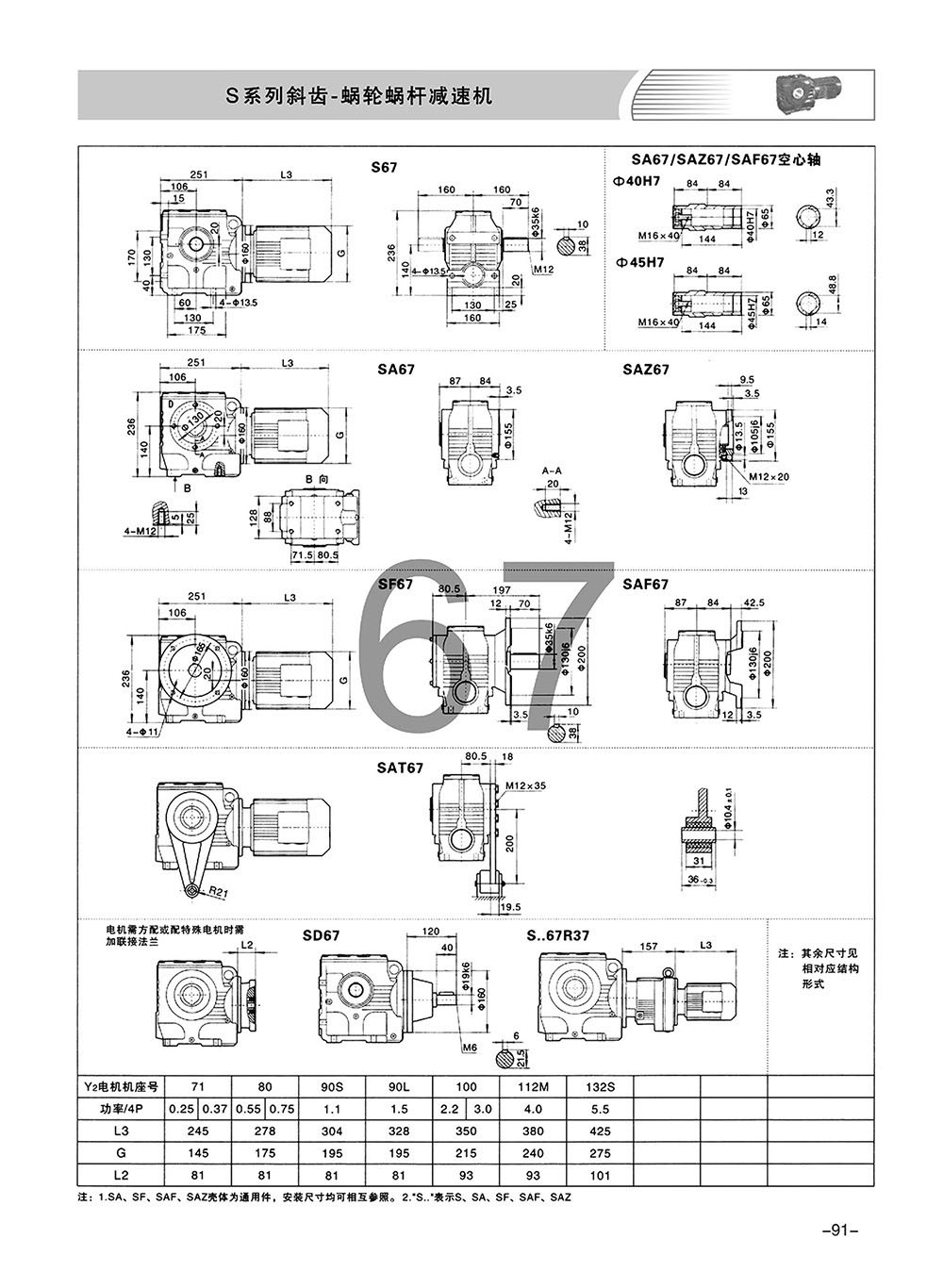

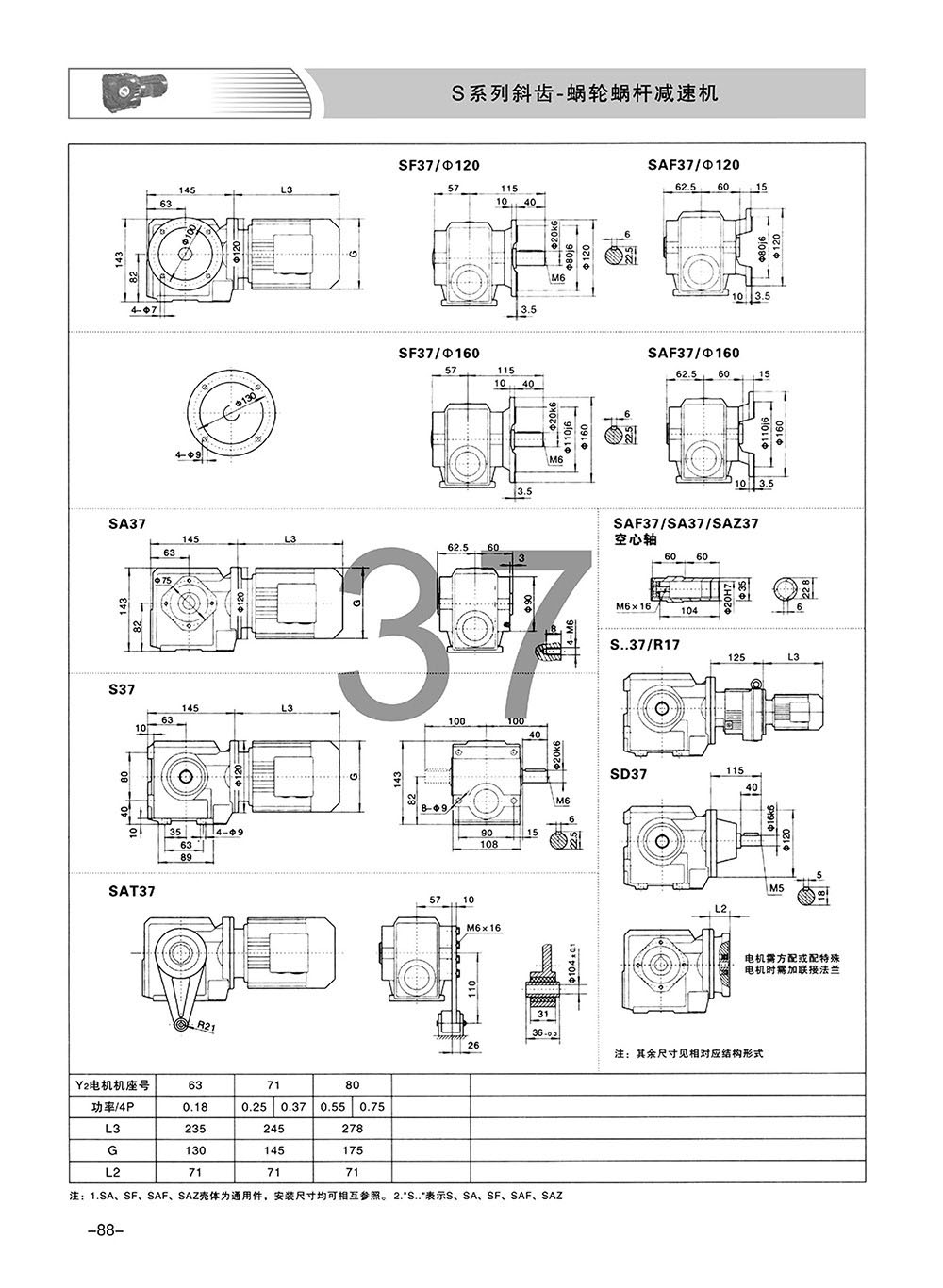

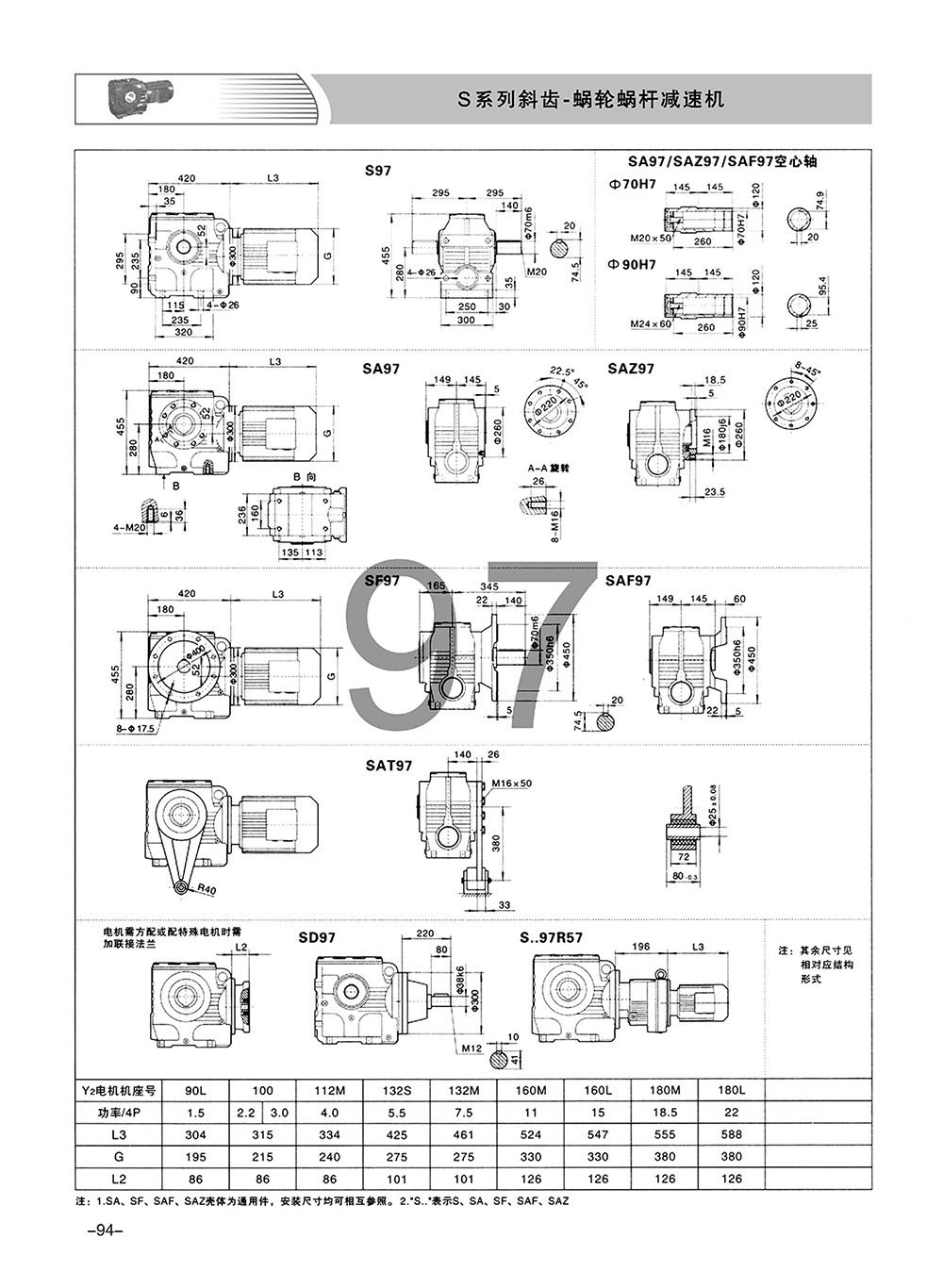

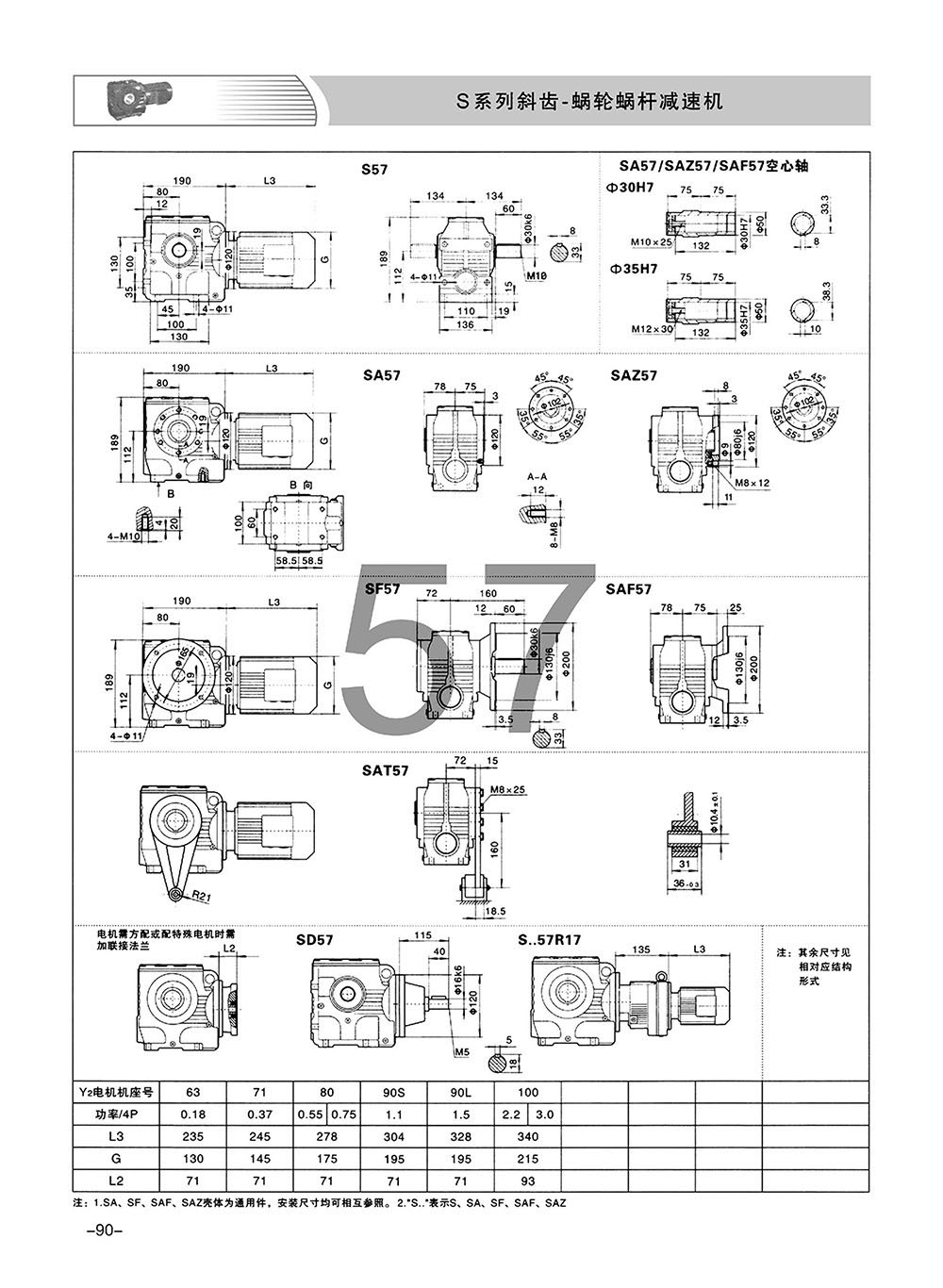

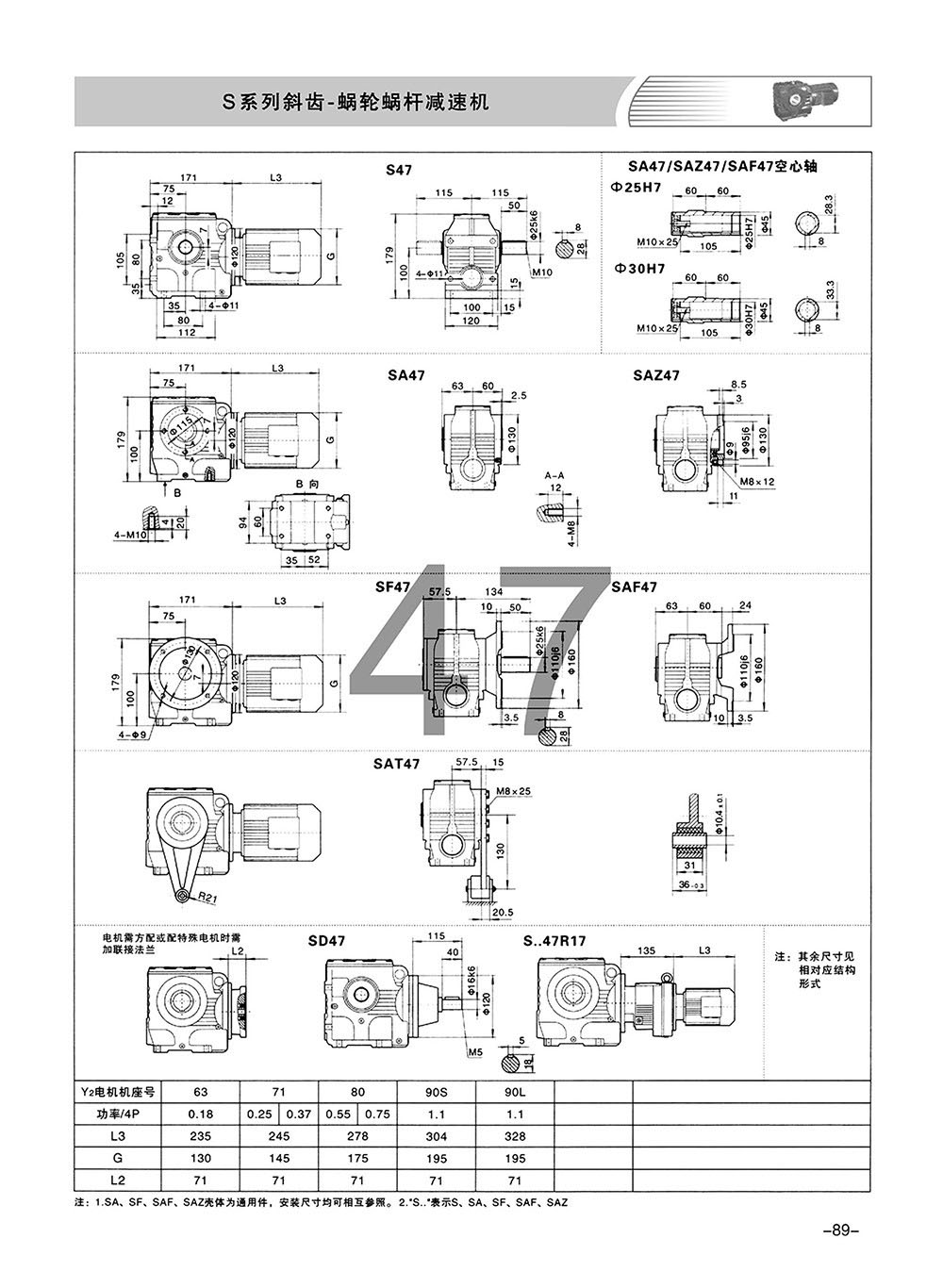

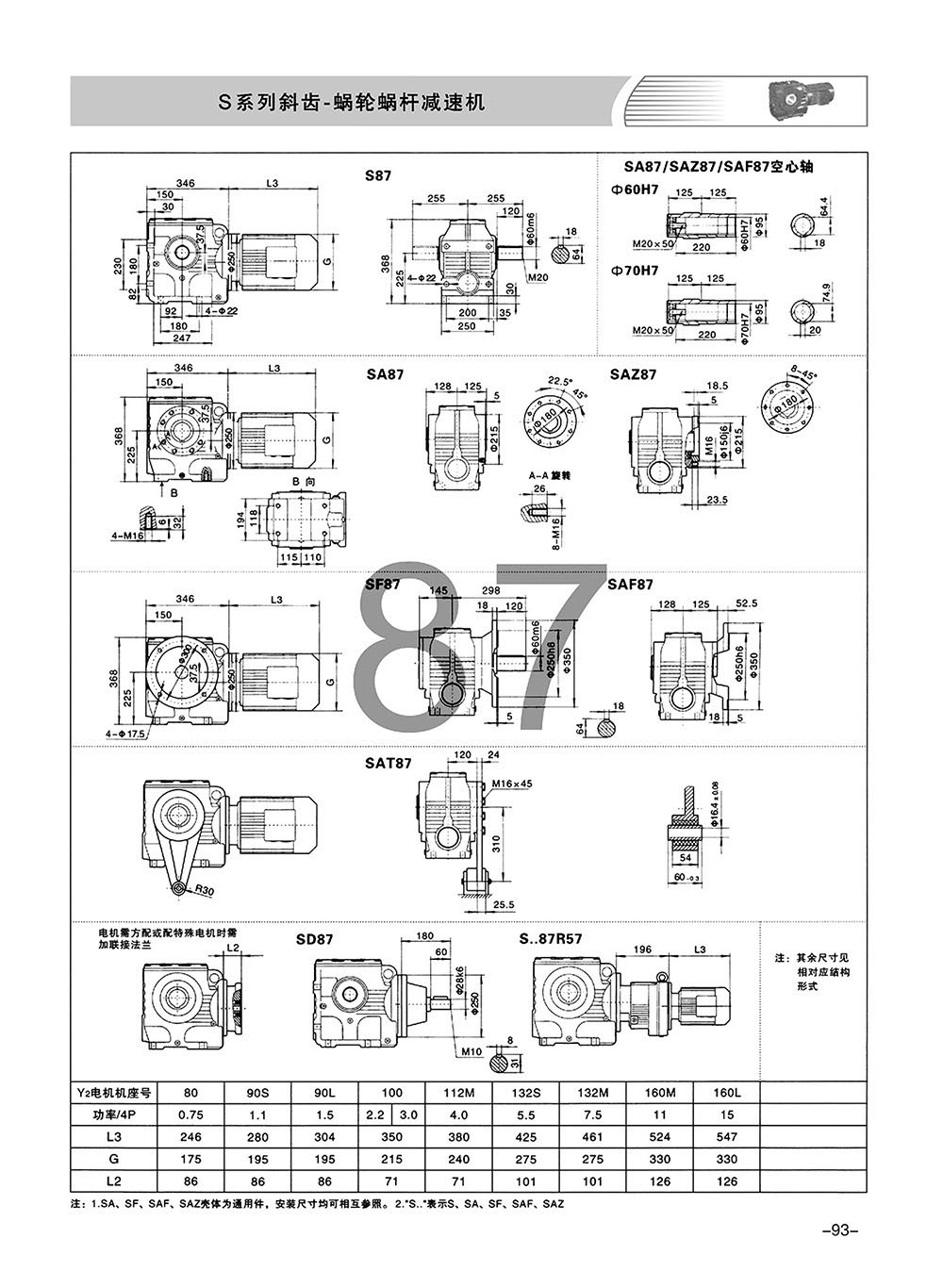

Структурные конфигурации:
S: Удлинитель вала с креплением на ножке
SF: Фланцевое крепление
S…F: Монтаж на ножке и фланце
SAZ: Монтаж небольшого фланца

Конструкции с креплением на основание доступны с выбором больших или маленьких фланцев. Выход цельного вала со средним КПД: двухступенчатый при 96%, трехступенчатый при 94% и комбинация CR/CR при 85%.
Коэффициенты снижения: Базовые двухступенчатые модели варьируются от 5 до 24,8, трехступенчатые модели - от 27,2 до 192, комбинированные модели - до 23 401.
Направления вращения: Базовые двухступенчатые модели имеют одинаковое направление вращения вход-выход, тогда как трехступенчатые модели противоположны. Информацию о комбинациях см. отдельно.
Серия CRM, предназначенная для смешивания, способна выдерживать большие осевые и радиальные усилия.

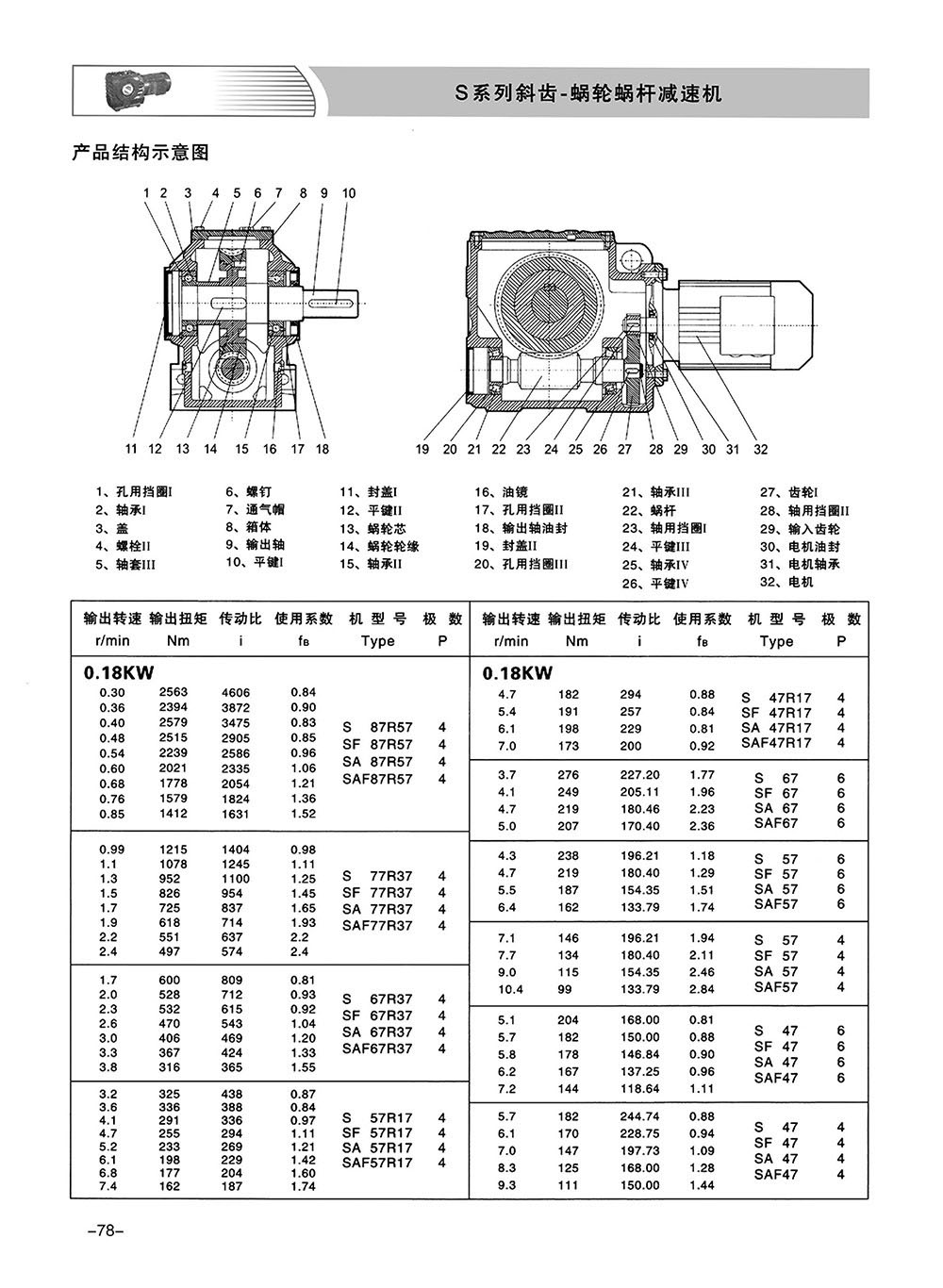

Характеристики производительности:
Комбинация косозубой шестерни и червяка: компактная конструкция с большими передаточными отношениями.
Варианты монтажа: монтаж на ножке, монтаж на полом валу, монтаж на фланце, монтаж на моментном рычаге и монтаж на небольшом фланце.
Варианты ввода: прямое соединение двигателя, соединение ремня двигателя, входной вал или входной фланец.

Средняя эффективность:
Коэффициент снижения 7,5–69,39: 77%
Коэффициент снижения 70,43–288: 62%
Комбинация S/R: 57%
Комбинация с серией R: обеспечивает более высокие коэффициенты снижения.

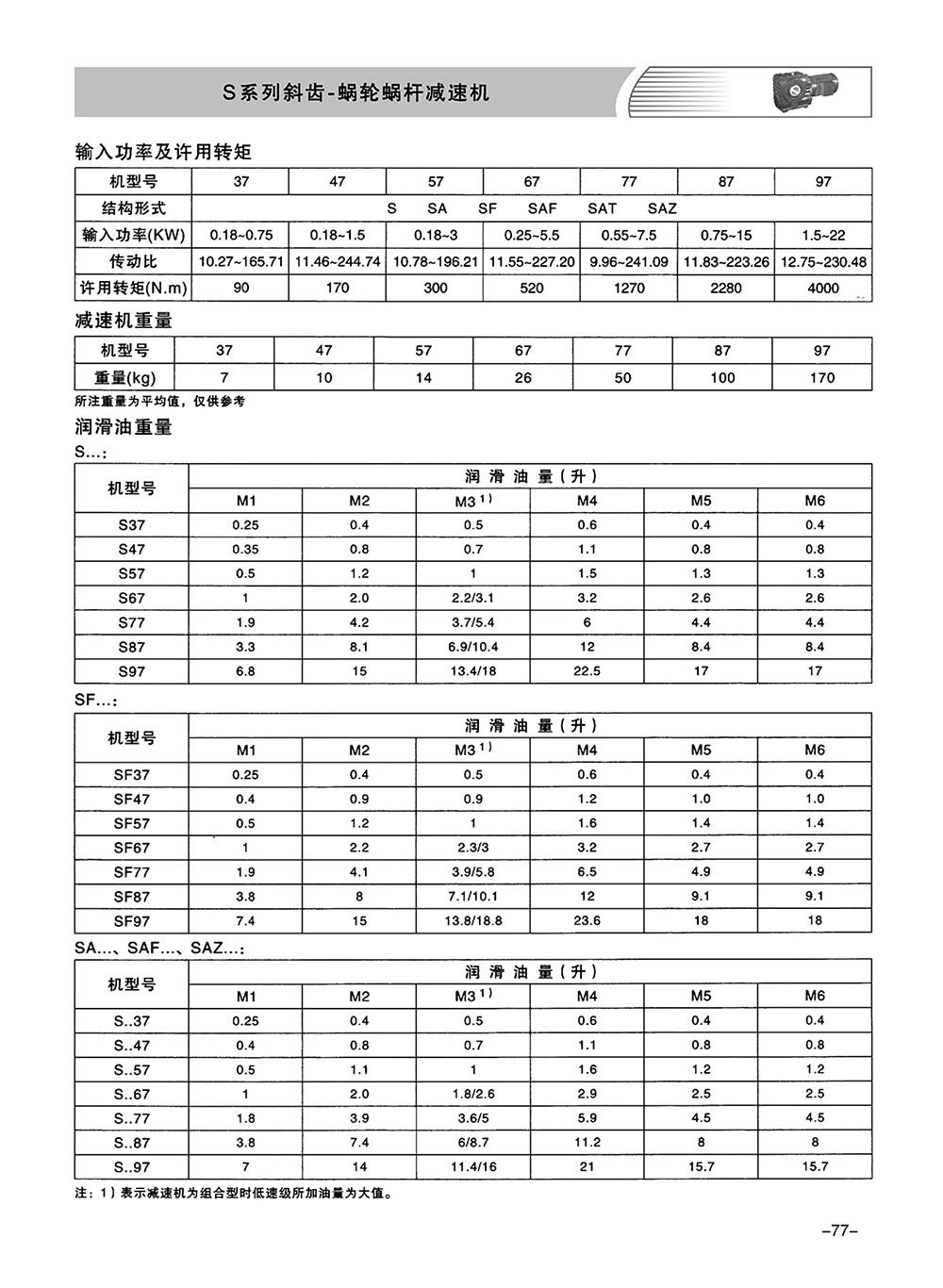

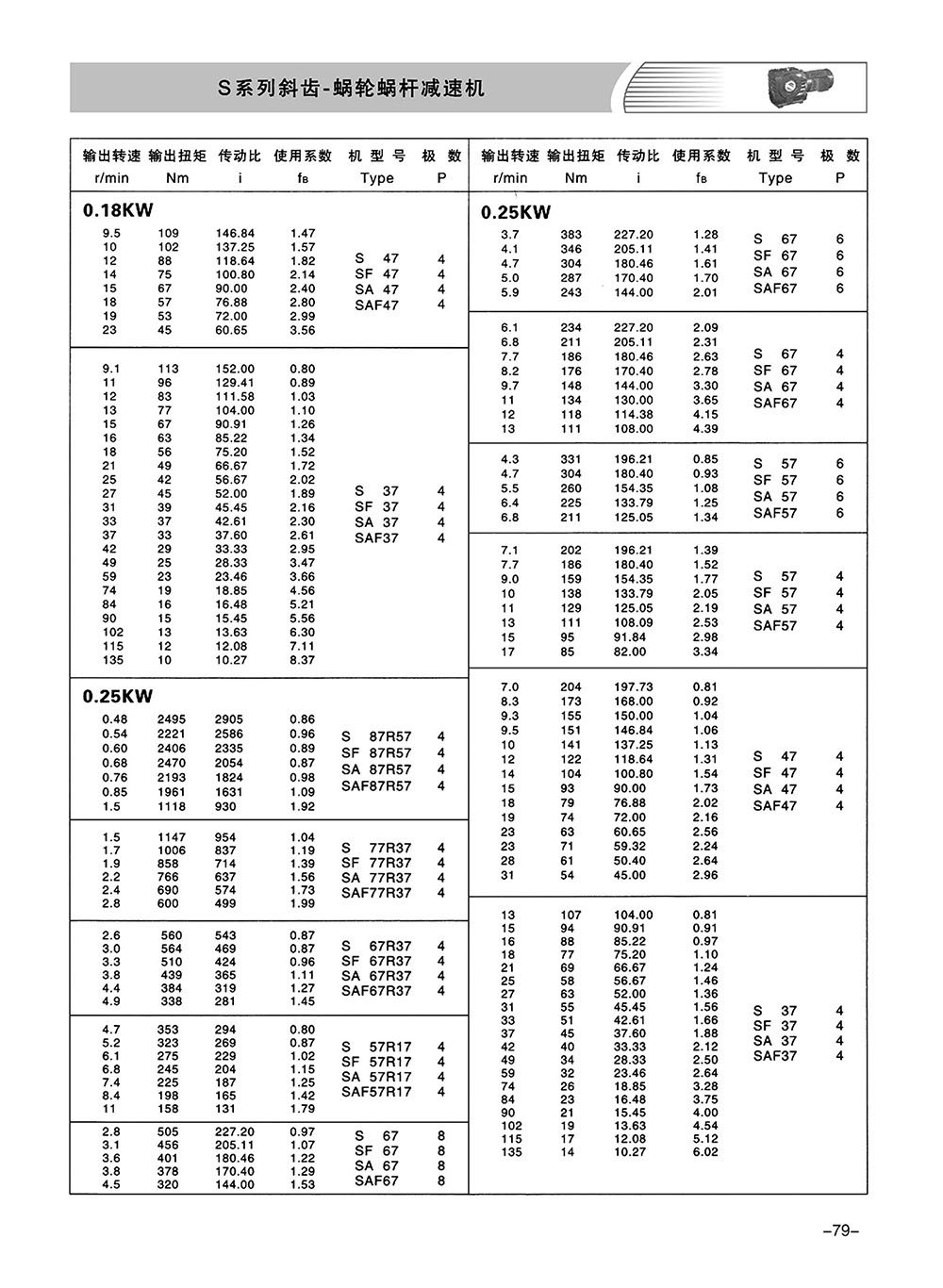

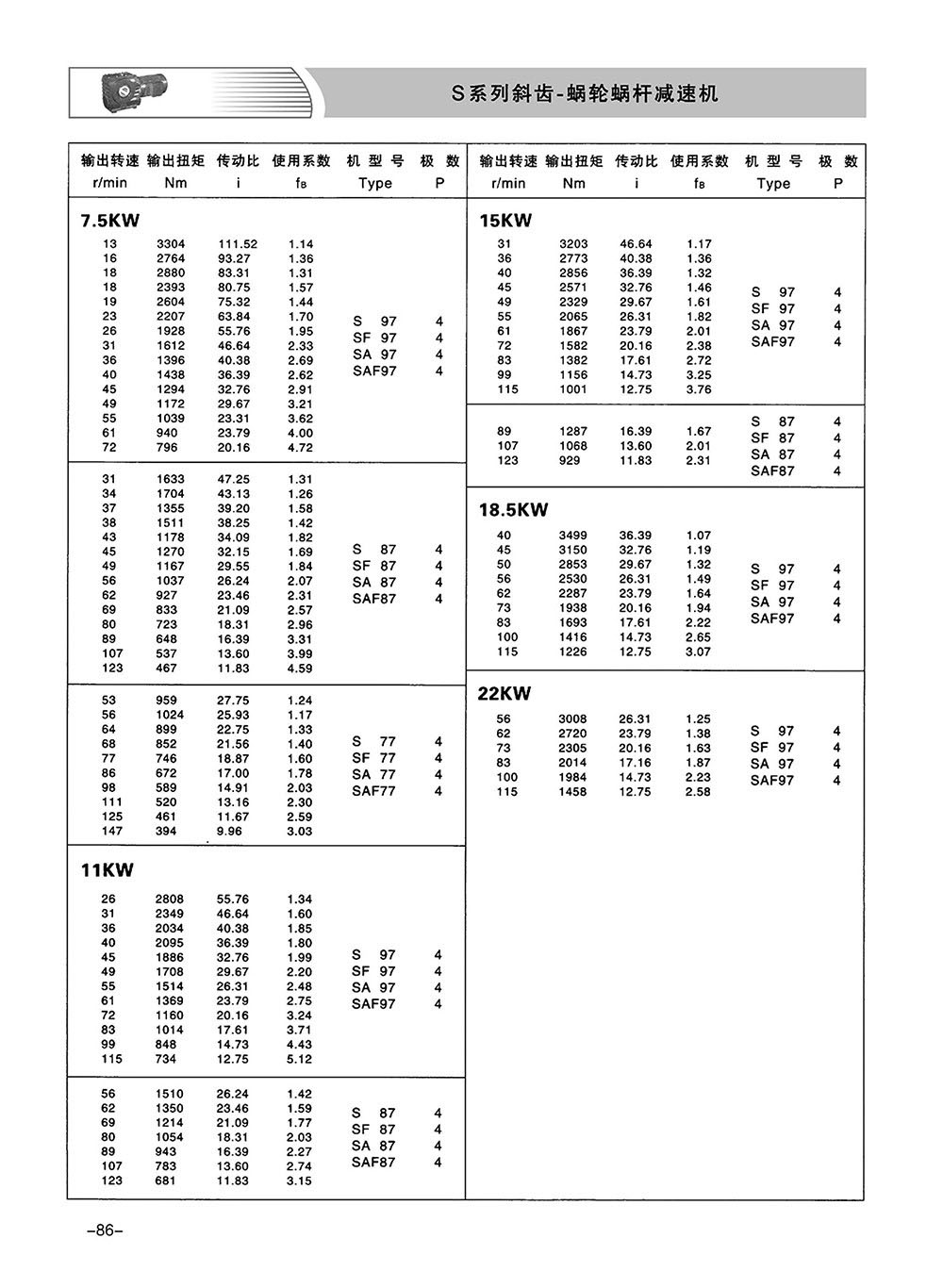

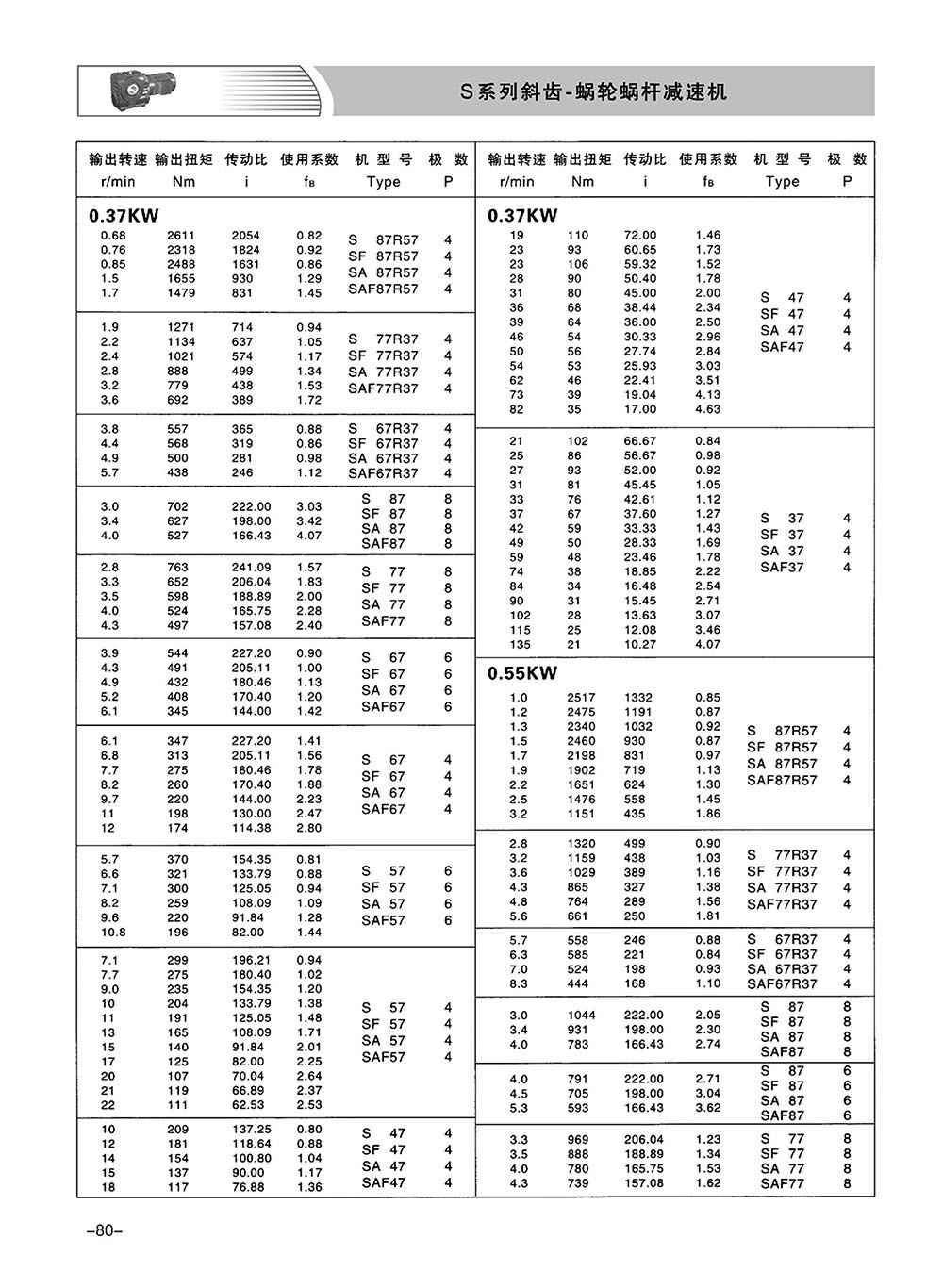

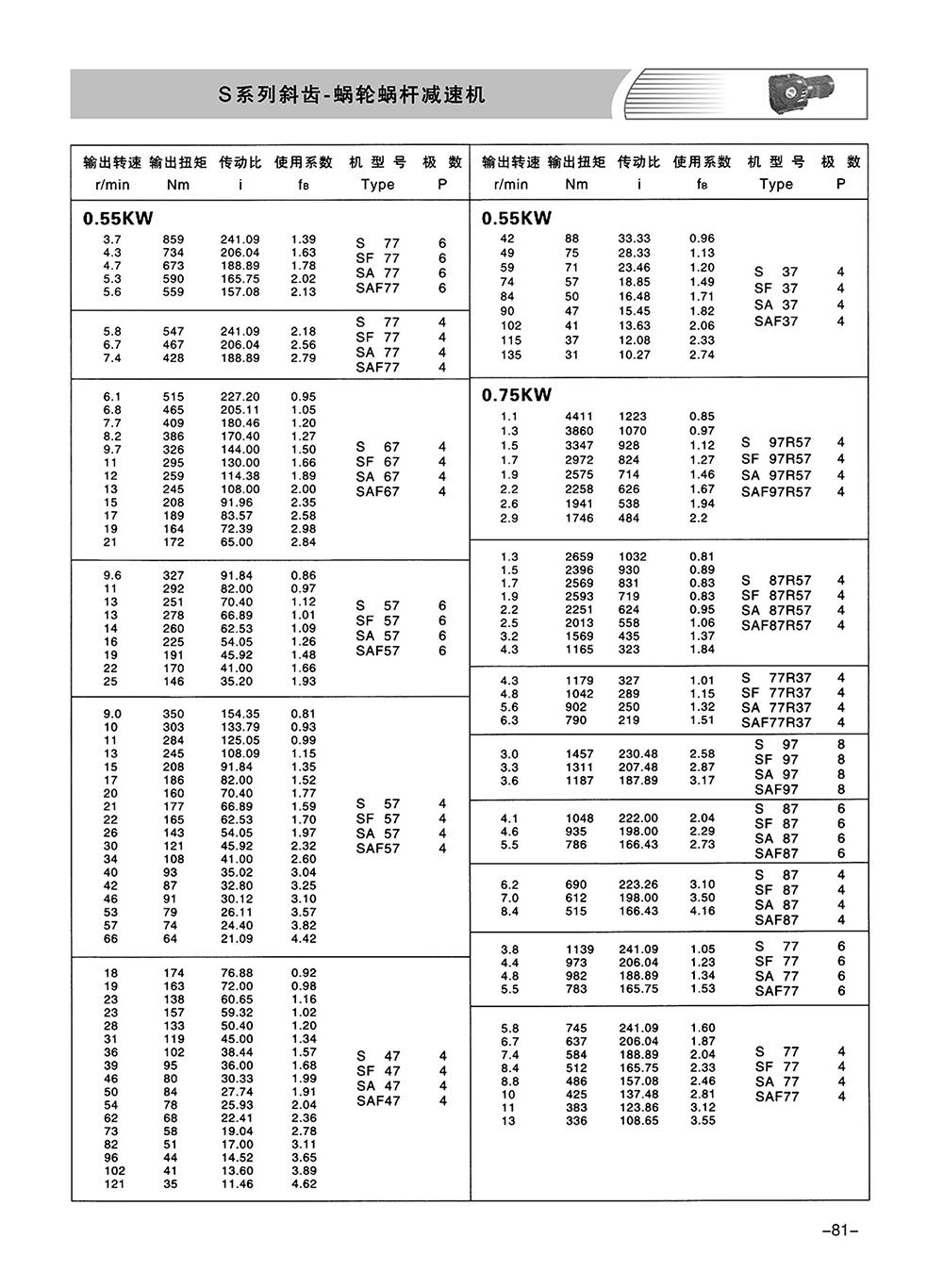

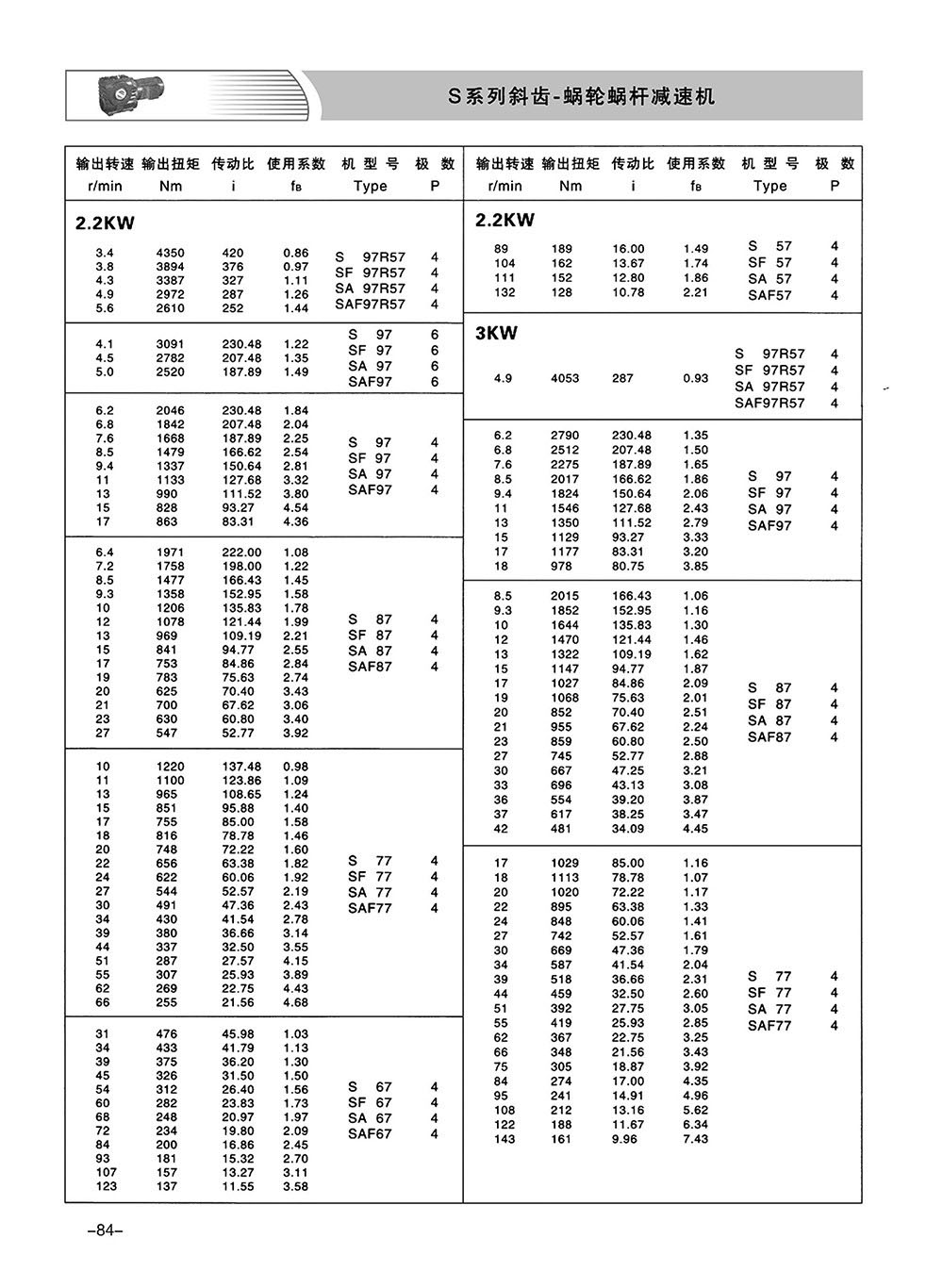

Технические параметры:

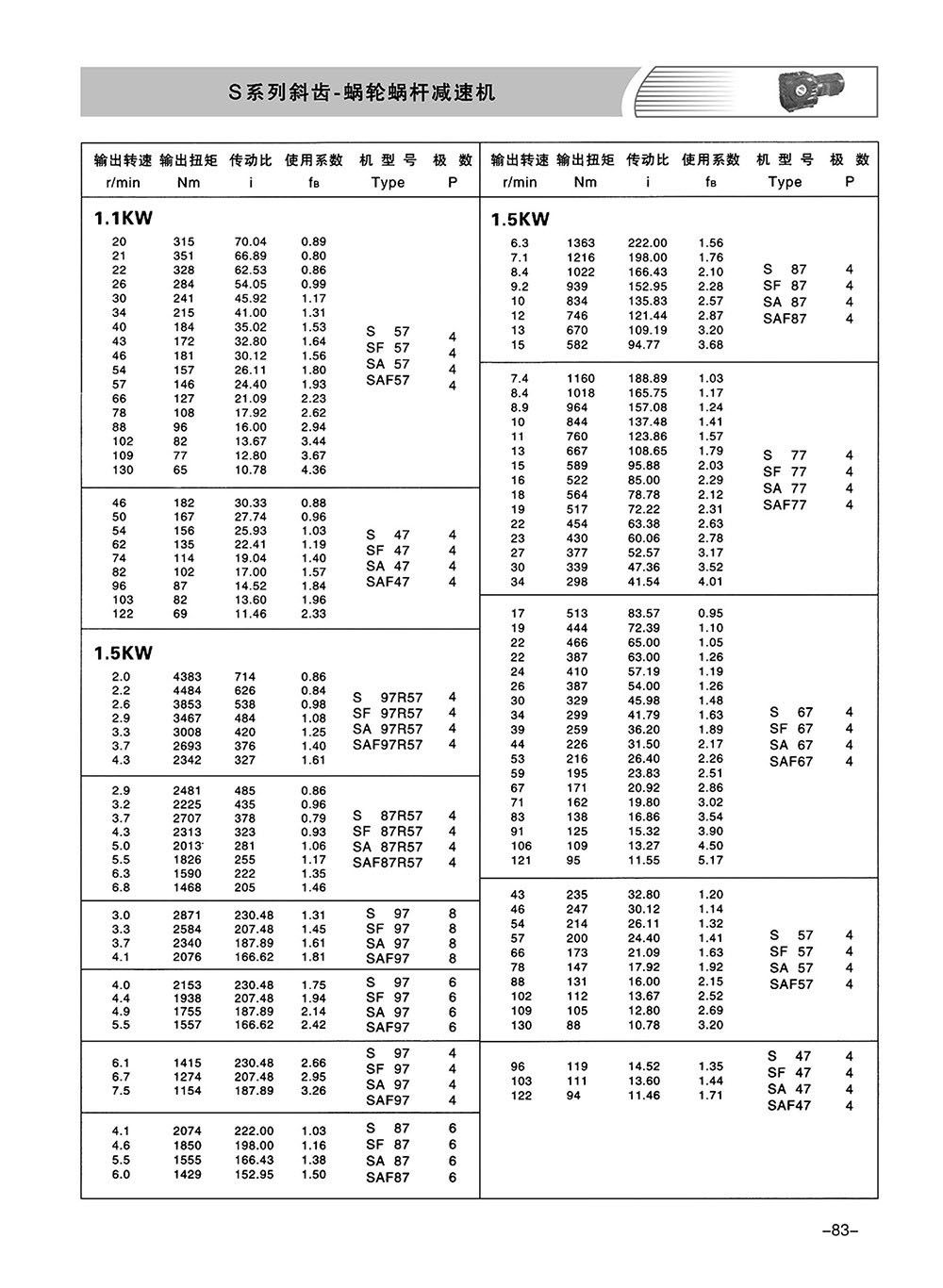

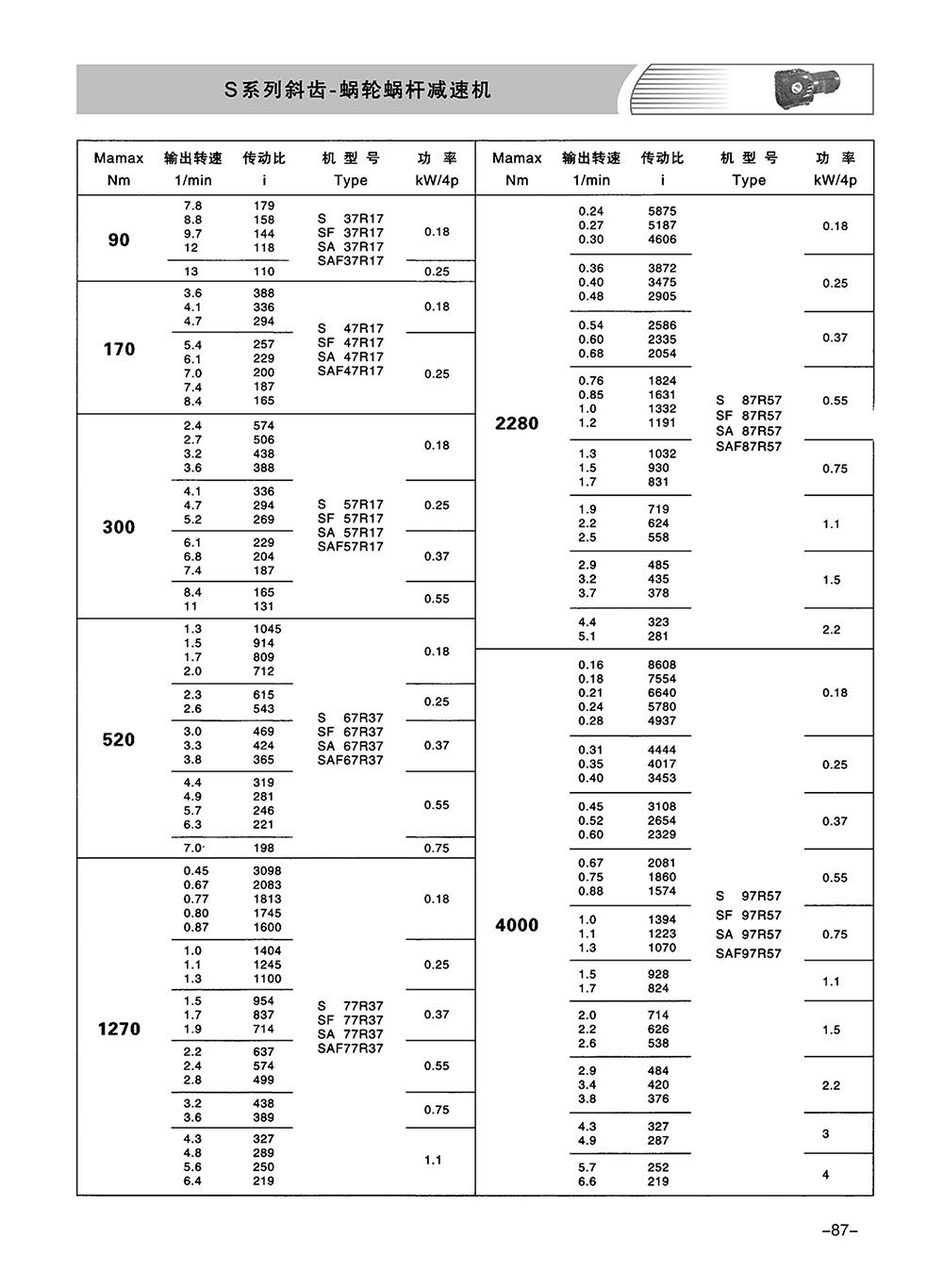

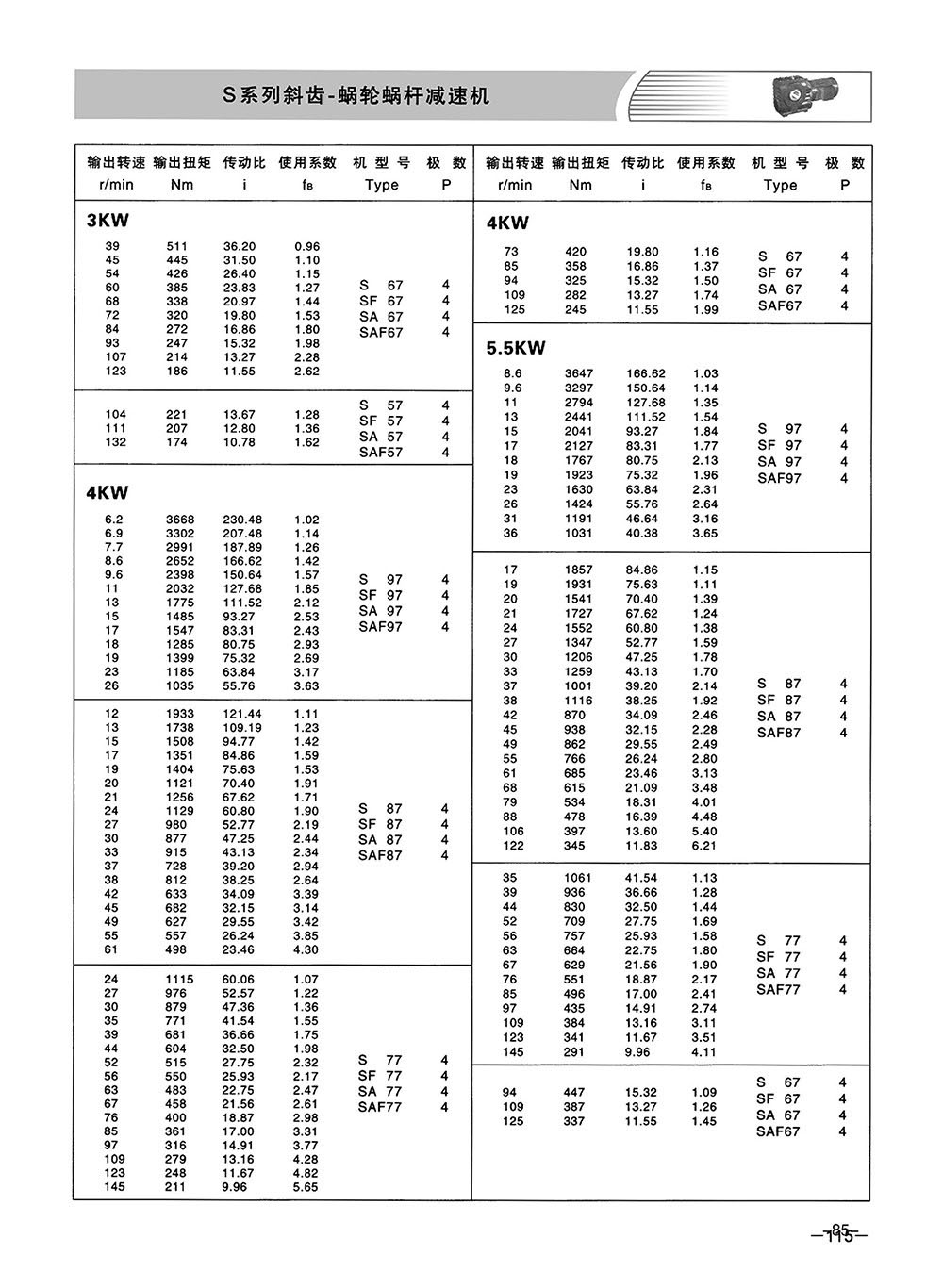

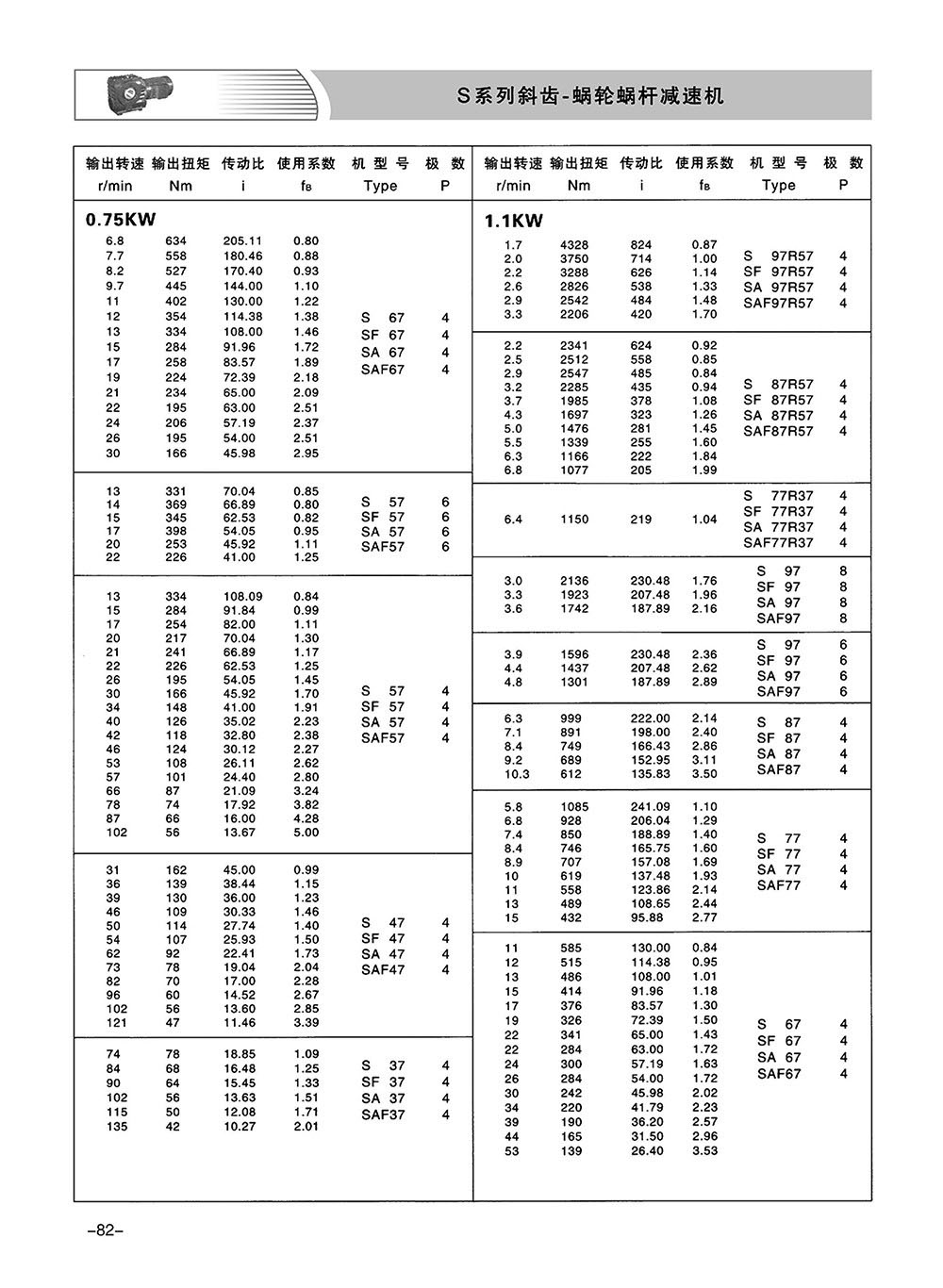

Диапазон передаточных чисел: базовый тип 9,96–244,74, комбинация S/R до 8608.
Диапазон крутящего момента: 43–4200 Нм.
Диапазон мощности: 0,18–22 кВт.
