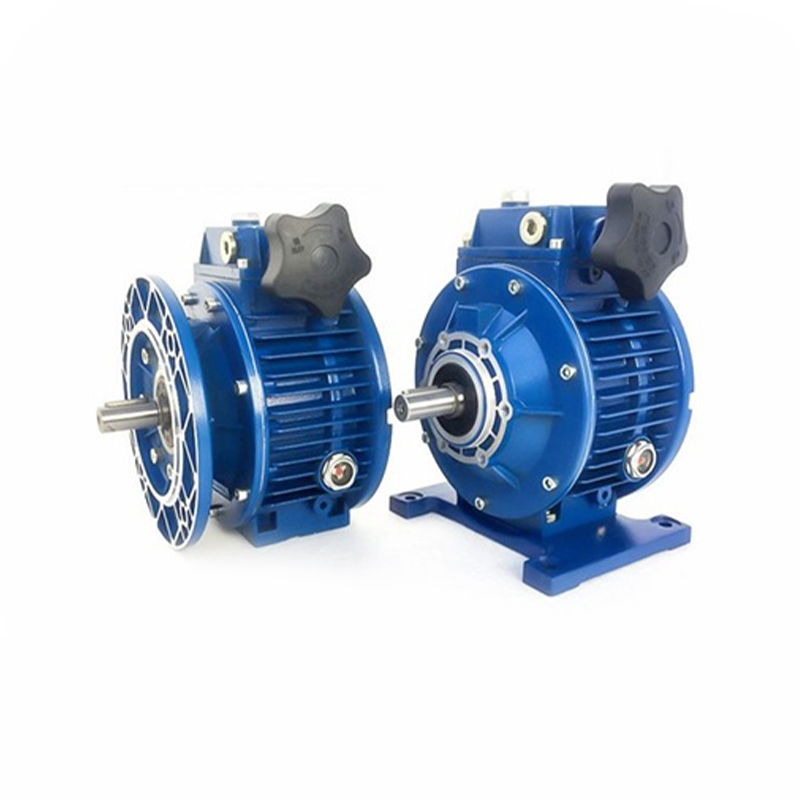

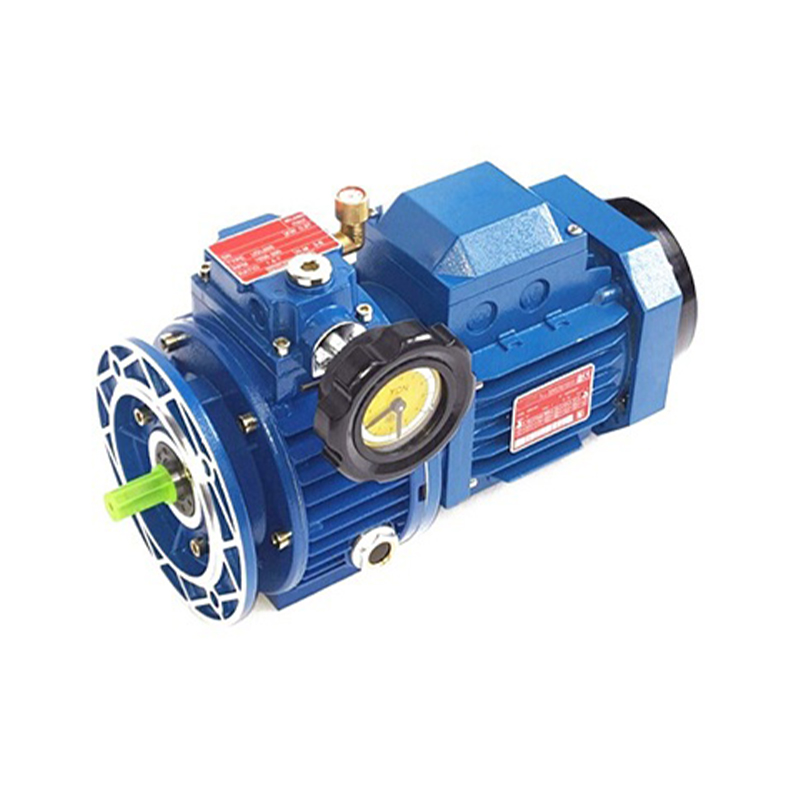

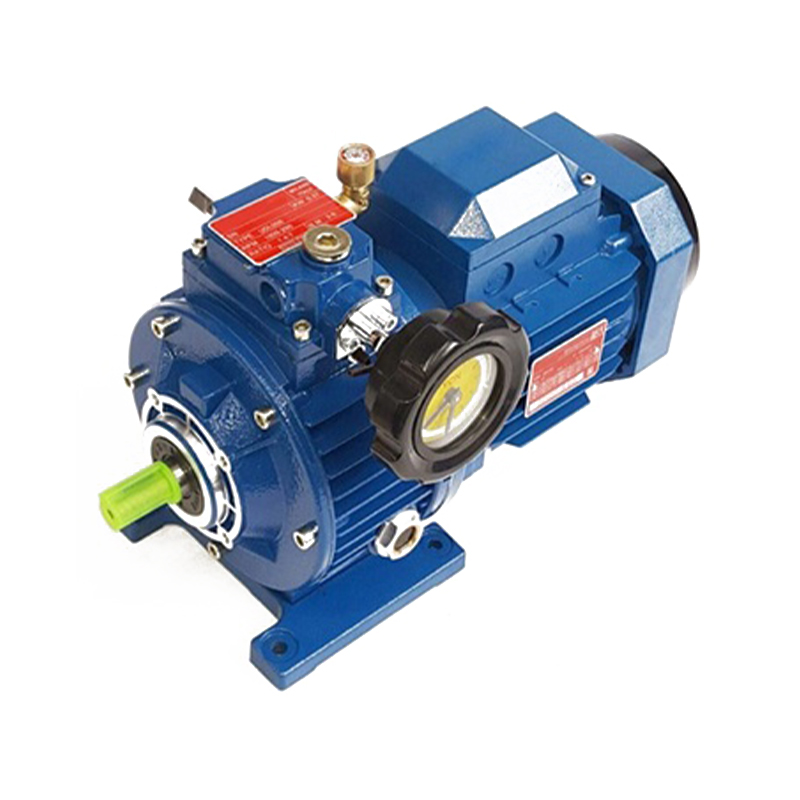

MB Планетарный фрикционный редуктор с непрерывной переменной скоростью

Описание продукта

Планетарный фрикционный бесступенчатый редуктор скорости MB доказал свой уникальный стиль за годы практического применения. Благодаря своей разумной конструкции, простоте эксплуатации и стабильной трансмиссии эта серия широко используется в таких отраслях, как пищевое машиностроение, полиграфия, бумажное машиностроение, резиновое, пластмассовое машиностроение, керамика, фармацевтическое машиностроение и различные производственные линии.

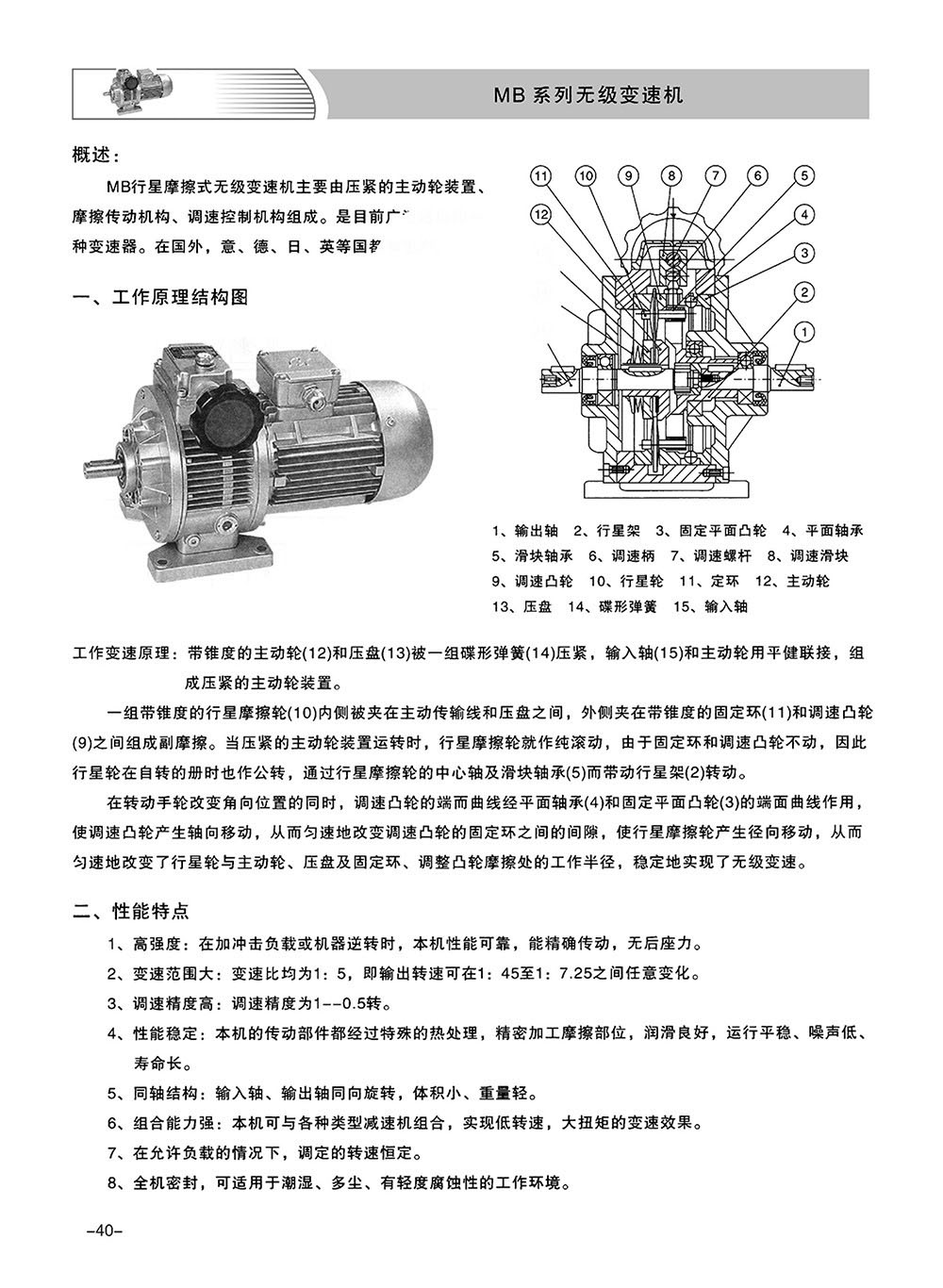

Принцип работы

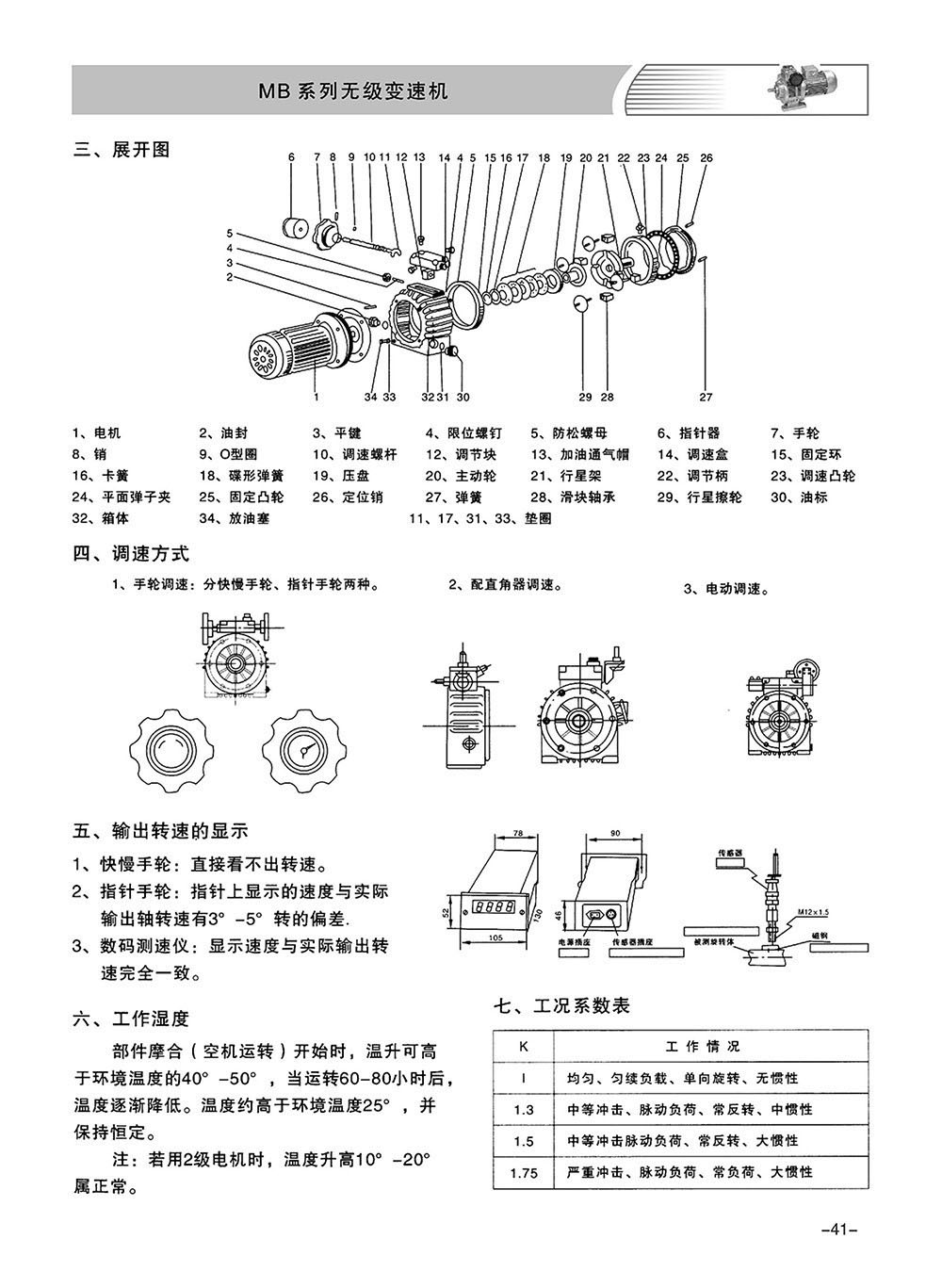

Редуктор в основном состоит из устройства с запрессованным ведущим колесом, механизма фрикционной передачи и механизма регулирования скорости.
1. Высокая прочность: надежная работа при ударных нагрузках или обратном вращении, обеспечивающая точную и долговечную работу.
2. Широкий диапазон скоростей: соотношение скоростей 1:5, выходные скорости варьируются от 1:45 до 1:7,25.
3. Высокая точность регулировки скорости: точность регулировки скорости составляет от 0,5 до 1 оборота.
4. Стабильная работа: все компоненты трансмиссии подвергаются специальной термической обработке и прецизионной обработке, что обеспечивает бесперебойную работу, низкий уровень шума и длительный срок службы.
5. Коаксиальная структура: входной и выходной валы вращаются в одном направлении, что обеспечивает компактные размеры и легкую конструкцию.
6. Высокая комбинированная способность: может комбинироваться с различными типами редукторов для низкоскоростных и высокомоментных применений.
7. Постоянная скорость под нагрузкой: поддерживает заданную скорость в допустимых пределах нагрузки.
8. **Полностью герметичный**: подходит для влажных, пыльных и слабокоррозионных сред.

Характеристики производительности
1. Точность регулировки высокой скорости: точность от 0,5 до 1 оборота.
2. Широкий диапазон скоростей: соотношение скоростей \( R_b = 5 \).
3. Стабильная работа: все компоненты тщательно обработаны, отшлифованы и хорошо смазаны, что обеспечивает бесперебойную работу, низкий уровень шума и длительный срок службы.

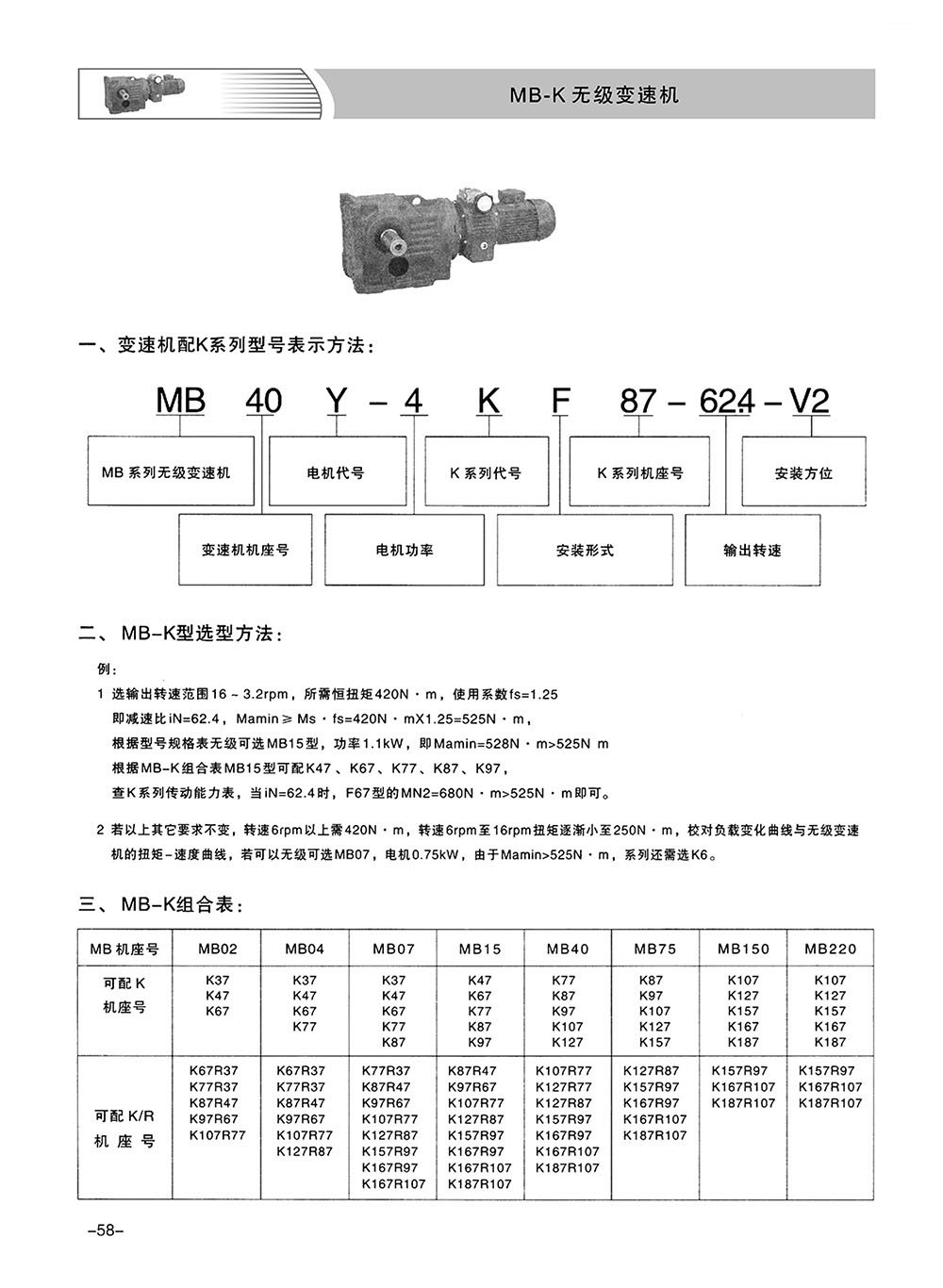

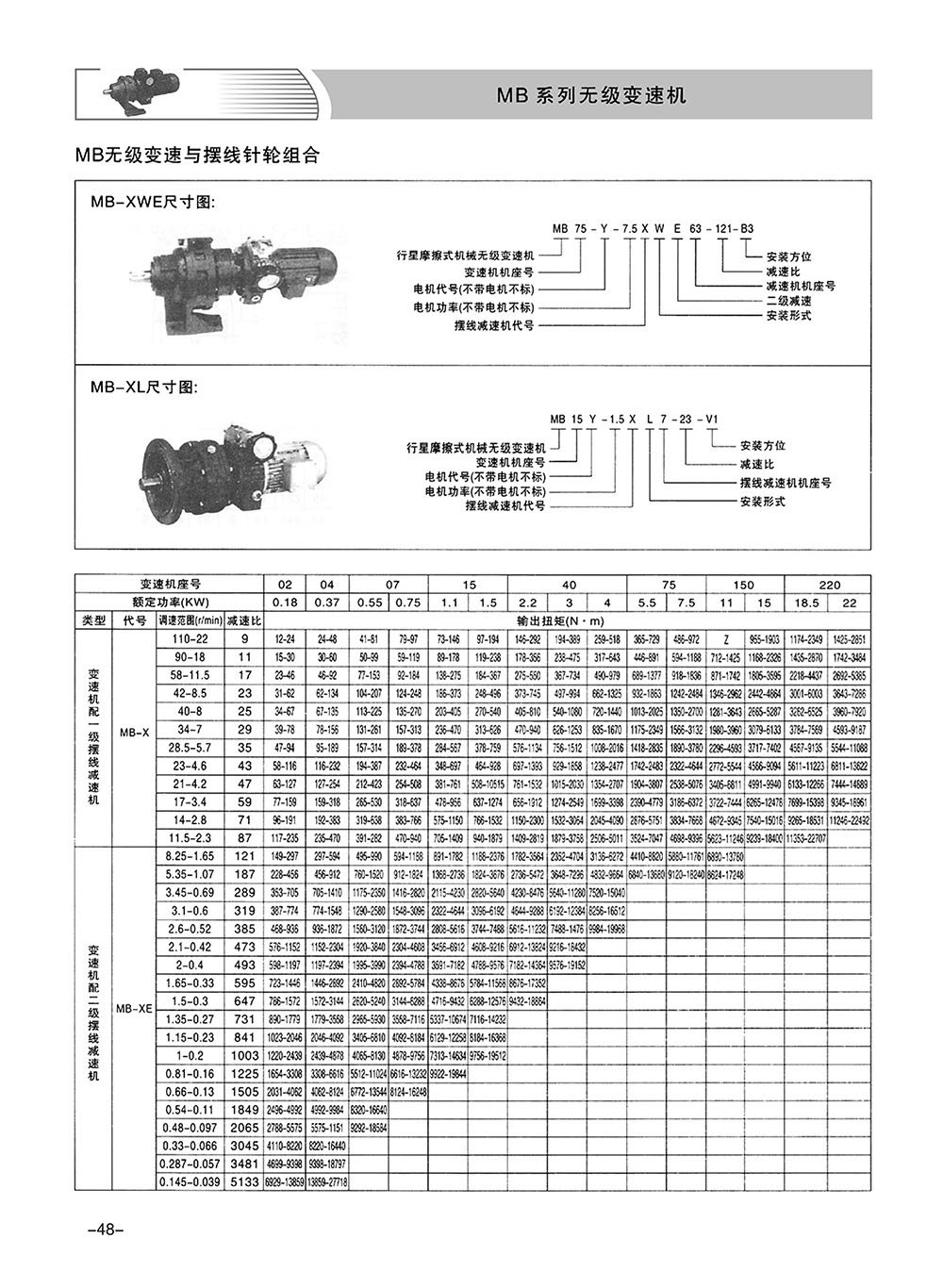

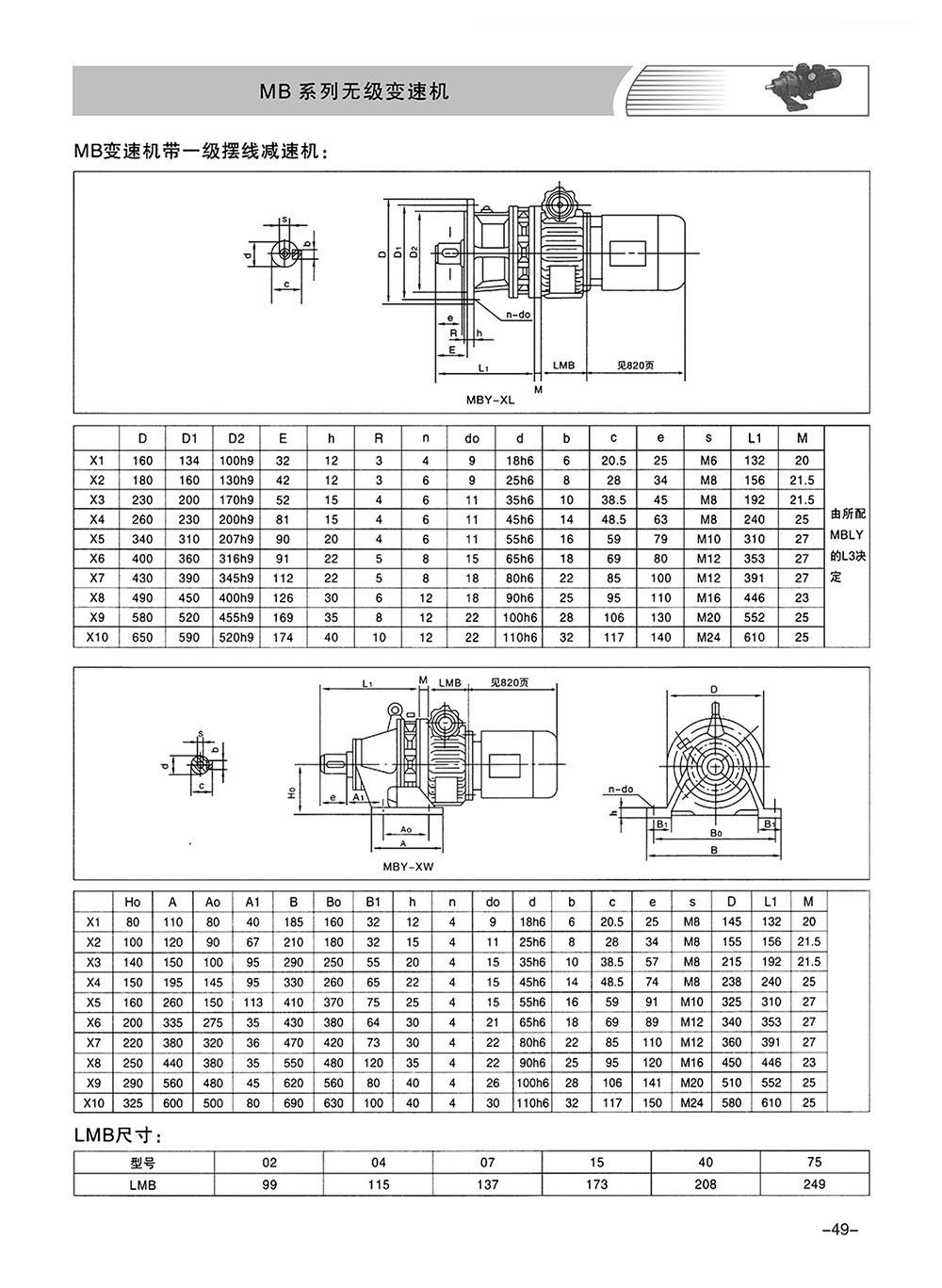

4. Высокая адаптивность: может сочетаться с зубчатыми редукторами, циклоидальными редукторами, червячными редукторами и мотор-редукторами для повышения крутящего момента и изменения выходных скоростей в различных областях применения.
5. Переменный крутящий момент и мощность: выходной крутящий момент и мощность изменяются в зависимости от выходной скорости, имея переменные характеристики крутящего момента и мощности.

Технические параметры
Мощность: от 0,18 кВт до 7,5 кВт
Крутящий момент: от 1,5 Н·м до 2062 Н·м

Диапазон скоростей
1. Базовый тип: 200-1000 об/мин
2. С одноступенчатым редуктором (i = 2,5-5): 40-200 об/мин
3. С двухступенчатым редуктором (i = 7,1-25): 8-140 об/мин
4. С трехступенчатым редуктором (i = 42-100): 2-23,5 об/мин

Установка, использование и смазка
1. Установка
- При креплении муфт, шкивов или звездочек к выходному валу избегайте сильных ударов. Используйте резьбовое отверстие на конце вала, чтобы вставить винт и вдавить соединительную часть.
- Для установок, монтируемых на основании, выровняйте осевую линию машины и убедитесь, что соосность трансмиссионного вала находится в допустимом диапазоне сцепления.

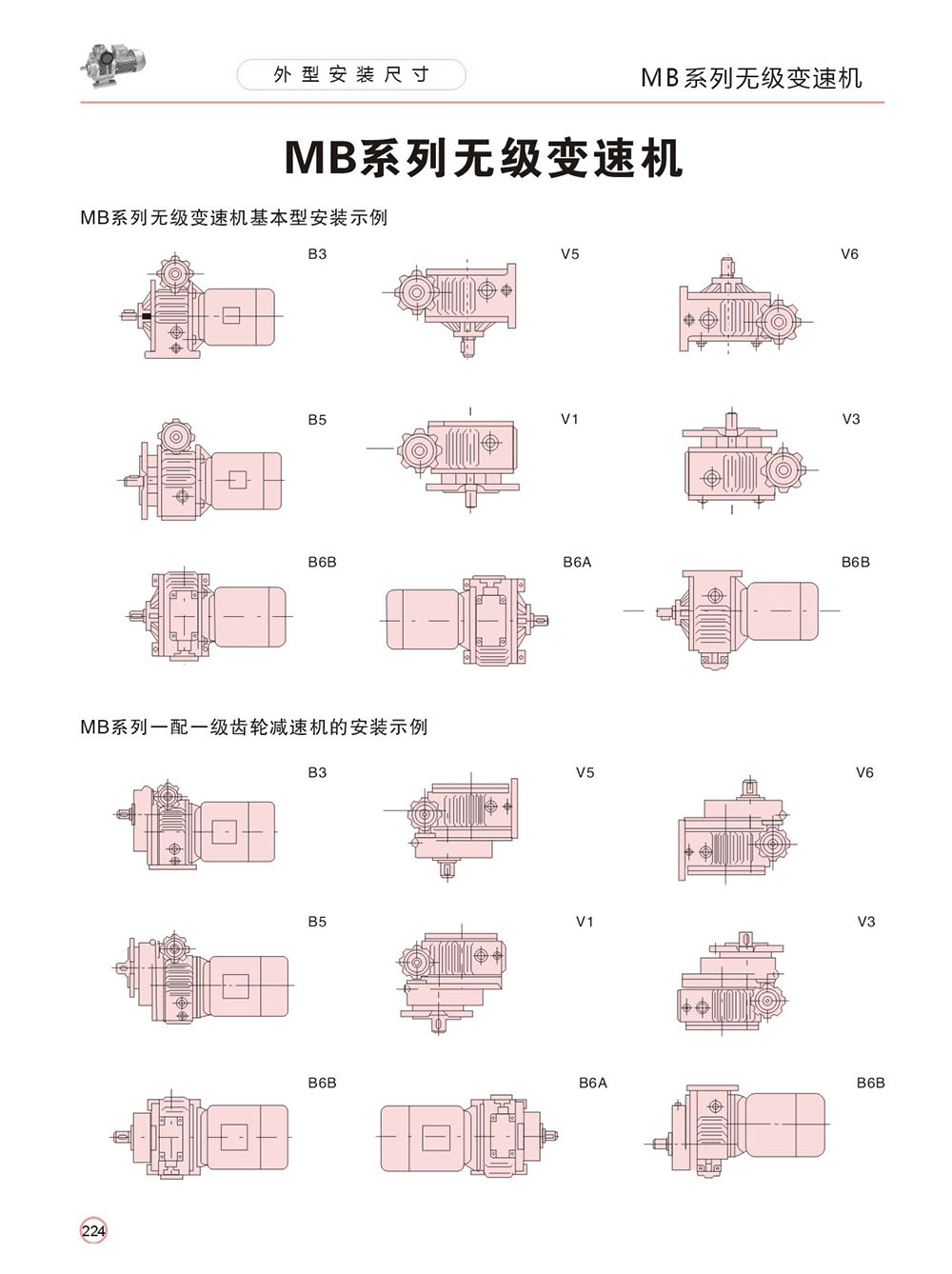

- Вертикальные редукторы MB можно устанавливать под любым углом, при этом уровень масла должен быть выше центральной линии указателя уровня масла на верхней стороне.

2. Использование
- Перед использованием добавьте указанную смазку как в редуктор, так и в вариатор скорости.
- Рабочая температура не должна превышать 40°С, при этом температура масла должна оставаться ниже 70°С. Начальные высокие температуры в течение первых 80 часов работы стабилизируются на уровне 20°C-25°C выше температуры окружающей среды.
- Регулируйте скорость только во время работы машины, чтобы избежать повреждения деталей.
- Винты ограничителя скорости предварительно установлены; не регулируйте их произвольно.
- Не превышайте номинальный крутящий момент (Т).
- Подходит для прямых и обратных операций.
- Сохраните оригинальный фланец двигателя с помощью сальника, чтобы предотвратить попадание масла в двигатель при его замене.

3. Смазка
- Используйте тяговую жидкость Уб-1 или Уб-3, следя за правильным уровнем по манометру. Заменяйте через 500 часов, затем сначала каждые 1000 часов, а затем каждые 2000 часов.
- В первичной зубчатой передаче используется смазка на основе дисульфида молибдена, предварительно заполненная на заводе, и ее следует заменять каждые 12–18 месяцев.
